l 支持百兆以太网络(可选);
l 单多模兼容,多模传输距离500M,单模传输距离20KM(标配),最远单模传输距离可达120KM(定制);
l 设备采用光电隔离方案,保证设备的可靠性,稳定性,安全性;
l 设备默认常开状态(选购时注意,如需常闭状态可跟销售人员注明);
l 设备不支持湿触点(带电)功能(选购时注意,如需湿触点功能可定制);
l 单纤,双纤可选;
l 特殊定制功能;
l 即插即用,无需设置;
设备成对使用,注意设备有发射机与接收机区分
光器件指标 | |
模块类型 | 单模(常规) 多模可选 |
波长 | 1310nm 1550nm(根据设备功能选型) |
模块速率 | 155Mbps |
发射光功率 | >-7db |
发射灵敏度 | >-24db |
光口 | FC (常规)SC/ST/LC(可选) |
开关量指标 | |
电平类型 | 开关量(2线制)/单路 |
输入通道 | 1~128路 |
输出通道 | 1~128路 |
输入电源范围 | 5V |
输入电气参数 | 干触点,不带电(短接或断开) |
输出电气参数 | 干触点,不带电(短接或断开) |
常开常闭 | 常开(默认) |
业务端子物理接口 | 工业端子 |
继电器指标 | |
输出继电器最大切换电压 | 250VAC/220VDC |
输出继电器最大切换电电流 | 2A |
输出继电器机械耐久性 | 100000000次 |
继电器最大输出功率 | 60W |
网络指标 | |
带宽 | 自适应10/100M速率 |
协议 | IEEE802.3 10Base-T Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree |
物理接口 | RJ45 |
其它指标 | |
工作温度 | -20°C ~75°C |
存储温度 | -40°C ~85°C |
MTBF | >100000小时 |
指示灯状态
发射机 | ||
指示灯 | 丝印 | 说明 |
电源 | PWR | 常亮:已上电 熄灭:未上电 |
光纤 | FIBER | 常亮:双向光传输(双向信号) 熄灭:正向光传输(正向信号) |
接收机 | ||
指示灯 | 丝印 | 说明 |
电源 | PWR | 常亮:已上电 熄灭:未上电 |
光纤 | FIBER | 常亮:已通光 熄灭:未通光 |
防雷,静电,防水与接地:
我们强烈建议设备安装者充分考虑接地的雷击影响,并做好接地与防雷措施,过强的静电会使设备内的光器件与数据芯片损坏,建议对光端机的数据端口进行插拔的时候,请先将光端机的电源断开。设备外壳并不防水,设备安装箱应充分考虑防水。
光纤与光器件:
光端机的光器机非常脆弱,对光纤进行插拔的时候需尽量小心,应避免对光器件造成永久损坏。需特别注意的是:光端机的光器件所产生的光源对人眼睛会产生永久性的损害,所以切勿用眼睛直视光端机的光器件。如需对光端机的光功率进行检测的时候,请使用光功率计一类的仪表。
设备与安装步骤:
(1)、光纤安装:在确认光纤链路符合安装要求的情况下请将光纤小心的插入光端机的光纤接口。
(2)、设备安装:光端机分发射端和接收端,注意设备丝印和标签的区分

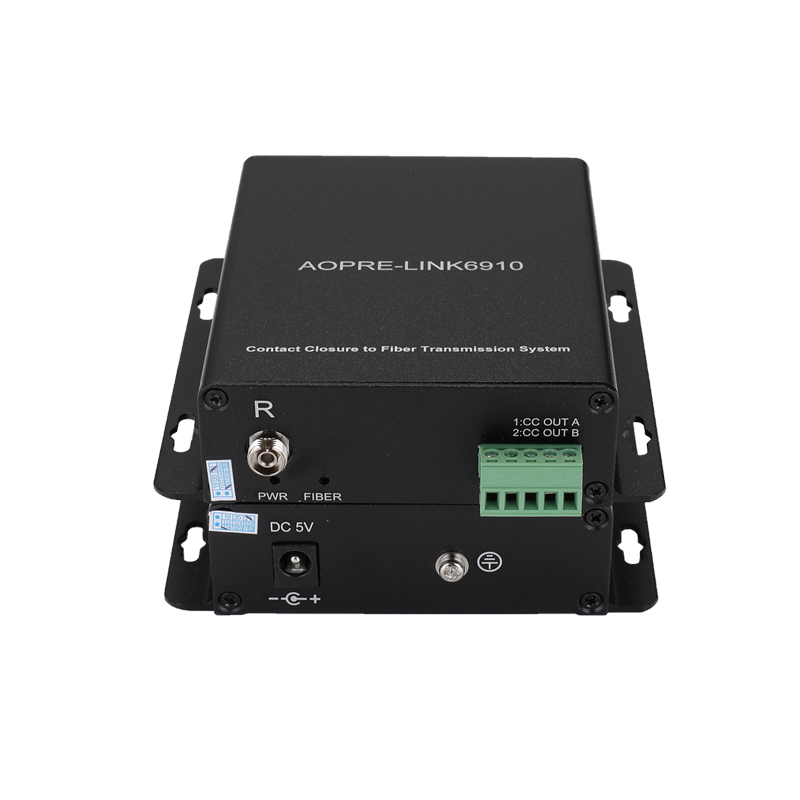

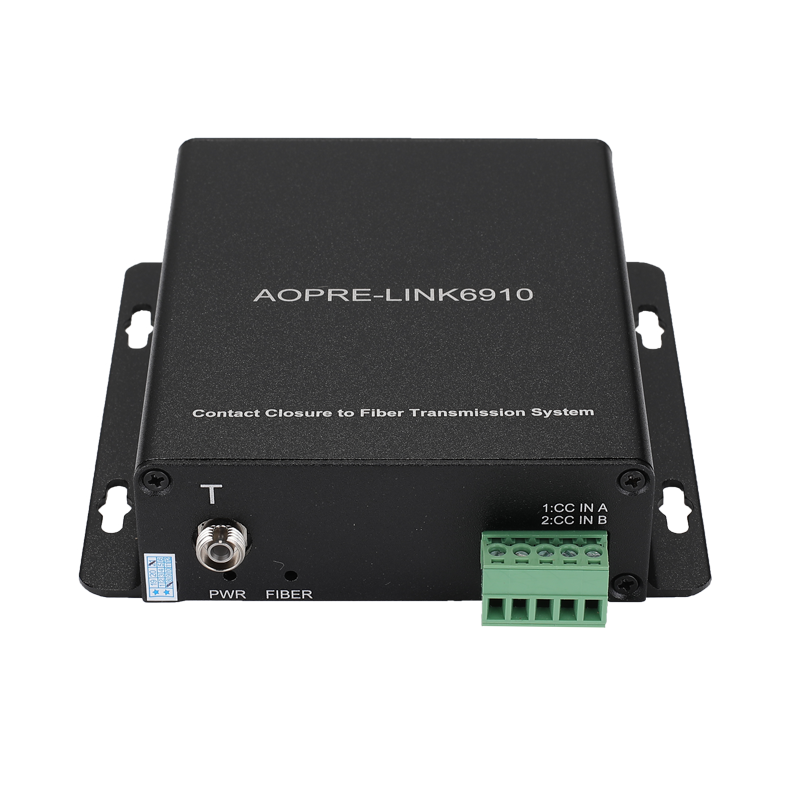

AOPRE-LINK6910 1路正向开关量 104*104*28mm
AOPRE-LINK6920 2路正向开关量104*104*28mm
AOPRE-LINK6940 4路正向开关量104*104*28mm

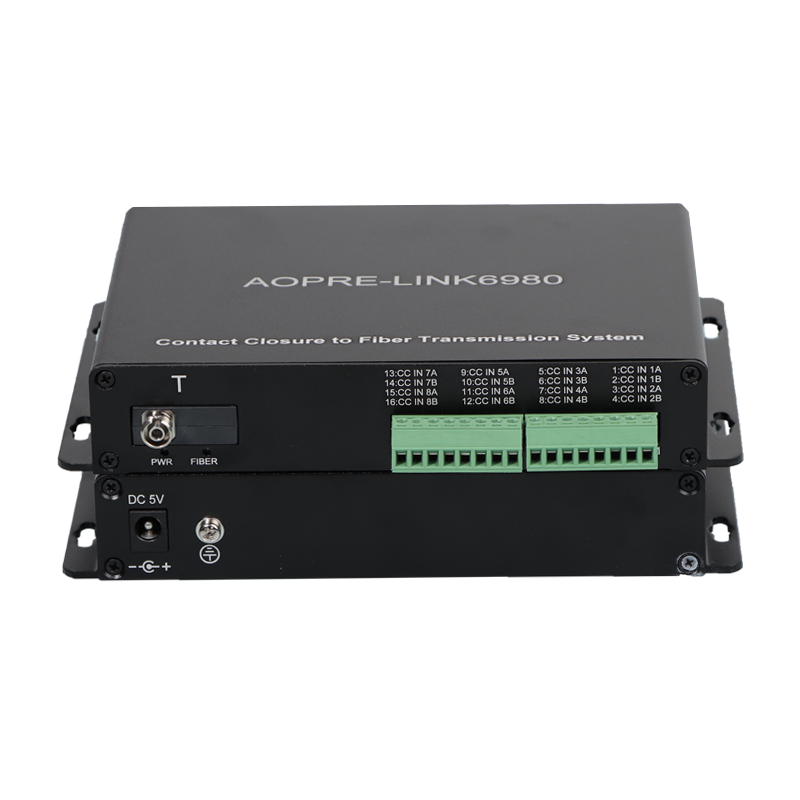

AOPRE-LINK6980 8路正向开关量114*167*28mm

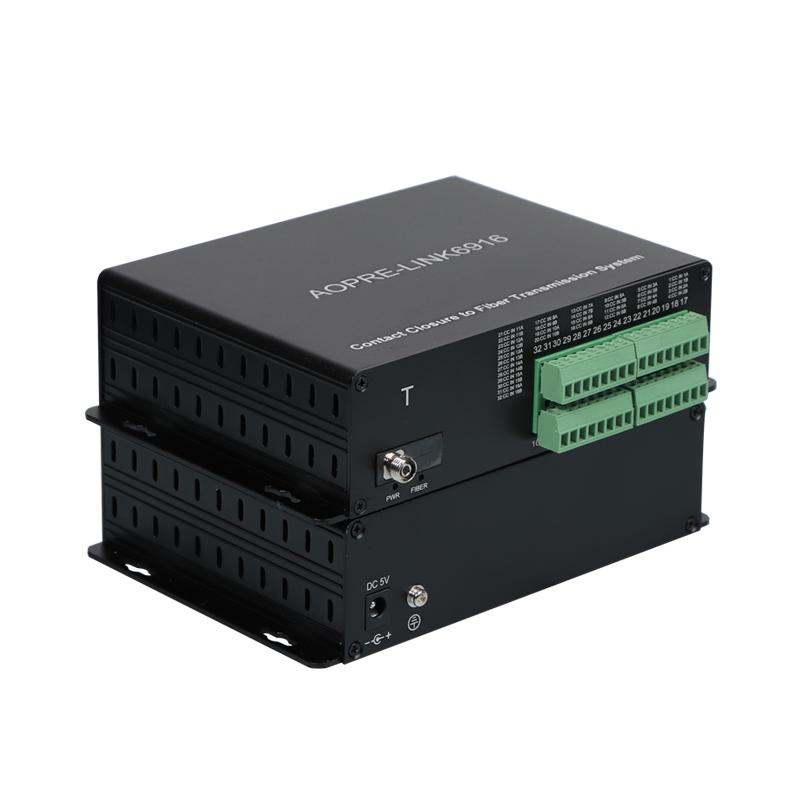

AOPRE-LINK6916 16路向开关量114*167*45mm
AOPRE-LINK6932 32路向开关量445*220*44.5mm
AOPRE-LINK6910(双向) 1路双向开关量 104*104*28mm
AOPRE-LINK6920(双向 ) 2路双向开关量 104*104*28mm
AOPRE-LINK6940(双向) 4路双向开关量 114*167*28mm
AOPRE-LINK6980(双向 ) 8路双向开关量 114*167*45mm
AOPRE-LINK6916 (双向 ) 16路双向关量 445*220*44.5mm
AOPRE-LINK6932 (双向 ) 32路双向关量 445*220*89mm
