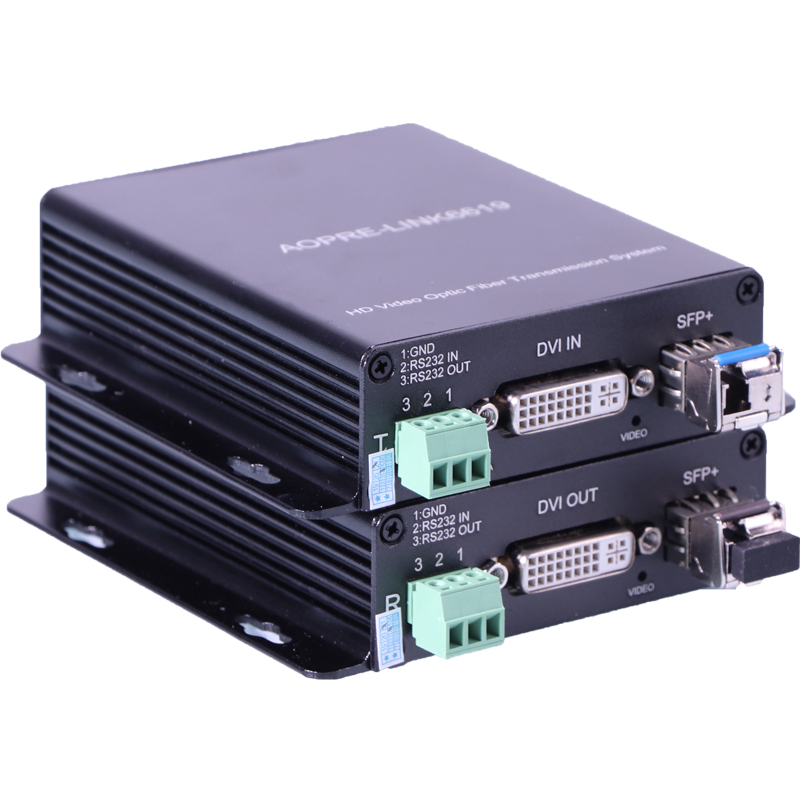

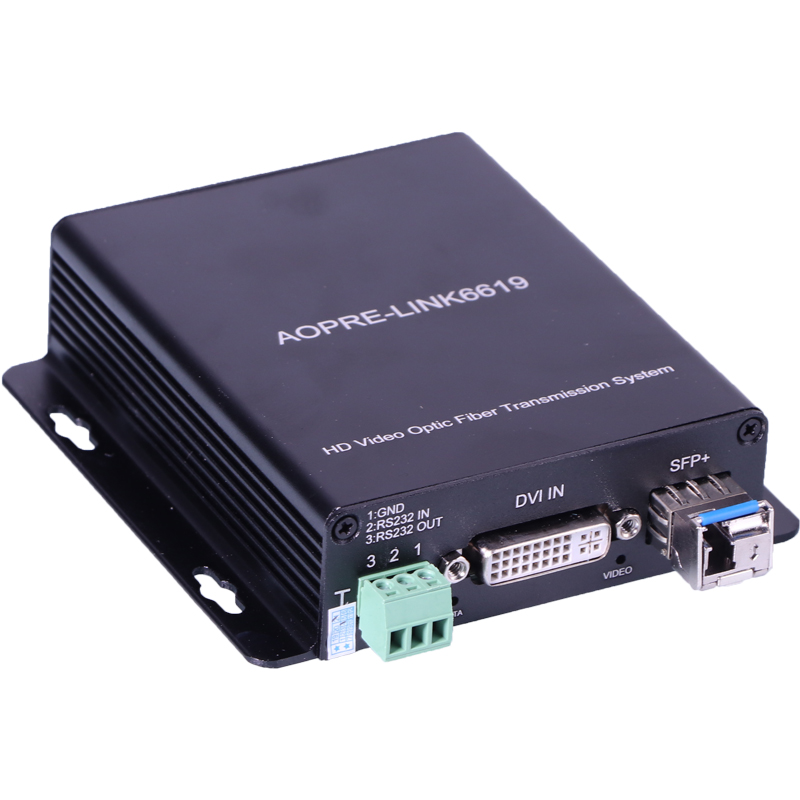

产品介绍
l 传输距离标配20KM，最长可达80公里；
l 分辨率最高可达到1920*1200@60Hz，向下兼容；
l 支持外接一路双向向模拟立体声音频信号传输；
l 支持串口数据双向传输，自适应波特率；
l 能够自动识别和配置各种显示模式；
l 内置ESD静电保护电路，能有效防止静电损；
l 安装简单方便，即插即用，无需驱动；
l 支持多路单芯多芯传输：2路（双向）/4路（双向）/8路（双向）/16路（双向）；
产品特点
l 传输距离标配20KM，最长可达80公里；
l 分辨率最高可达到1920*1200@60Hz，向下兼容；
l 支持外接一路双向向模拟立体声音频信号传输；
l 支持串口数据双向传输，自适应波特率；
l 能够自动识别和配置各种显示模式；
l 内置ESD静电保护电路，能有效防止静电损；
l 安装简单方便，即插即用，无需驱动；
l 支持多路单芯多芯传输：2路（双向）/4路（双向）/8路（双向）/16路（双向）；
适用环境
广泛运用于展览展示，轨道交通，广播电视，视频会议,医疗示教，教育录播，安防监控等对视频高要求行业。
技术规格
视频 支持协议 DVI-D
像素带宽 300MHz，全数字
接口带宽 总带宽6.75Gbps
输入输出电平 1VP-P
支持数码位宽 10Bit
支持分辨率 1920*1200@60HZ;1920*1080@60HZ/50HZ;1920*1080@30HZ/25HZ;1600*1200@60HZ;1280*1024@60HZ;800*600@60HZ;640*480@60HZ
接口 24+5 DVI-I接口
阻抗 100Ω
建议DVI线缆最大输入/输出距离 小于5米，在1920X1080@60Hz时
音频 音频模式 双向立体声
接口 3.5mm立体声音频插座
信号类型 双向立体声
RS232 接口 凤凰端子、九针串口
信号方向 双向传输
波特率 自适应，最高115200bps
光纤 光纤接口 单路：LC 接口 机架式：（LC/FC/ST/SC）可选
光纤类型 单模/多模
波长 单模 1310nm/多模850nm
接口带宽 2.97Gbps
建议最大传输距离 在1920X1080@60时，单模光纤：20km
其他 电源 单路：DC5V/2A 1U/2U/4U机架式AC220V
最大功耗 单路：MAX 6W
温度 工作温度：-5℃ ~ +70℃
湿度 工作湿度：5% ~ 90%
外形尺寸 167*113*28mm
质保 五年免费保修

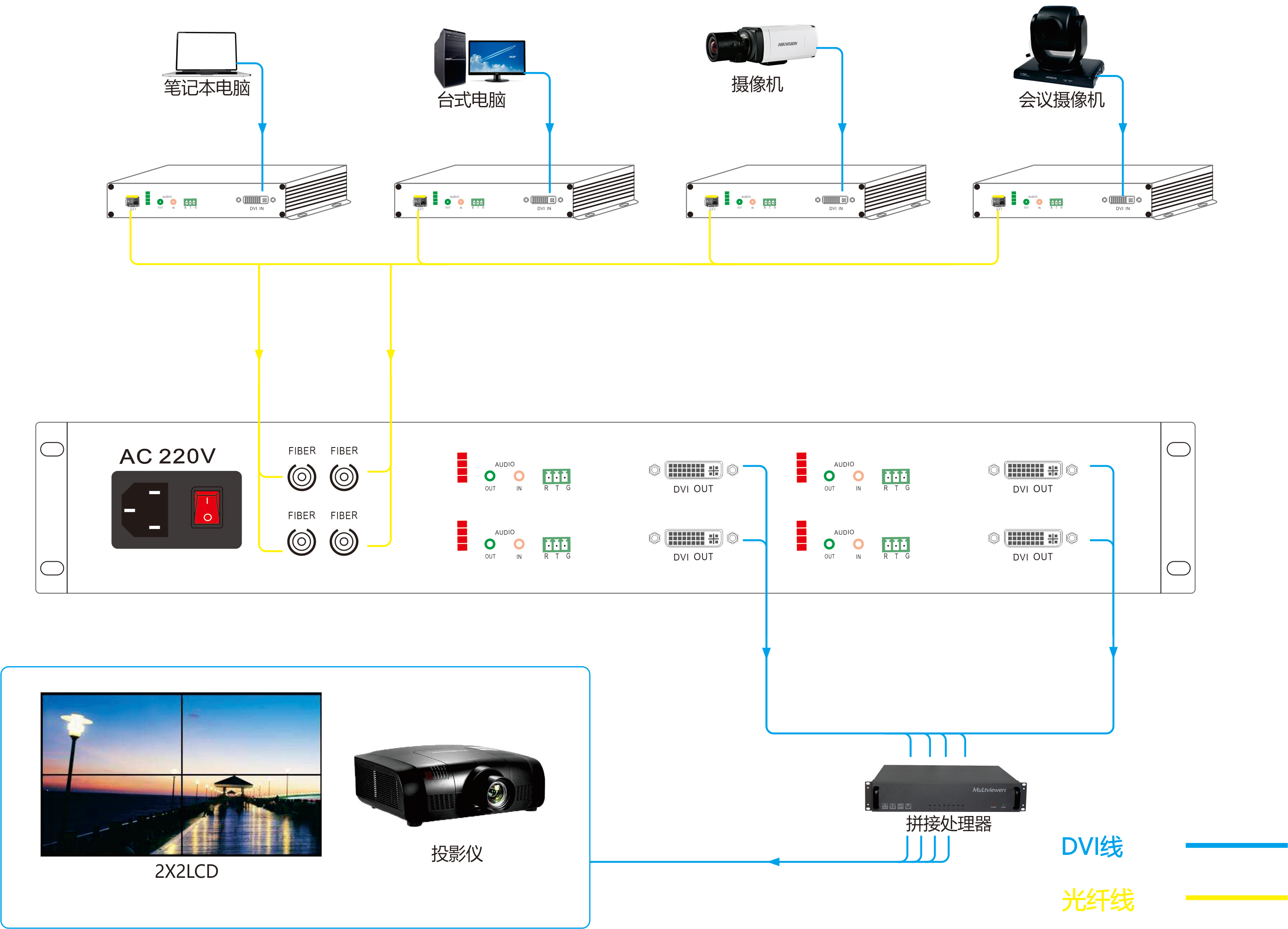

安装实例
订货信息
1路DVI+1路双向音频+1路双向RS232数据
1路DVI+1路双向音频+1路双向RS232数据+KVM
2路DVI+2路正向音频+2路正向RS232数据
4路DVI+4路正向音频+4路正向RS232数据
