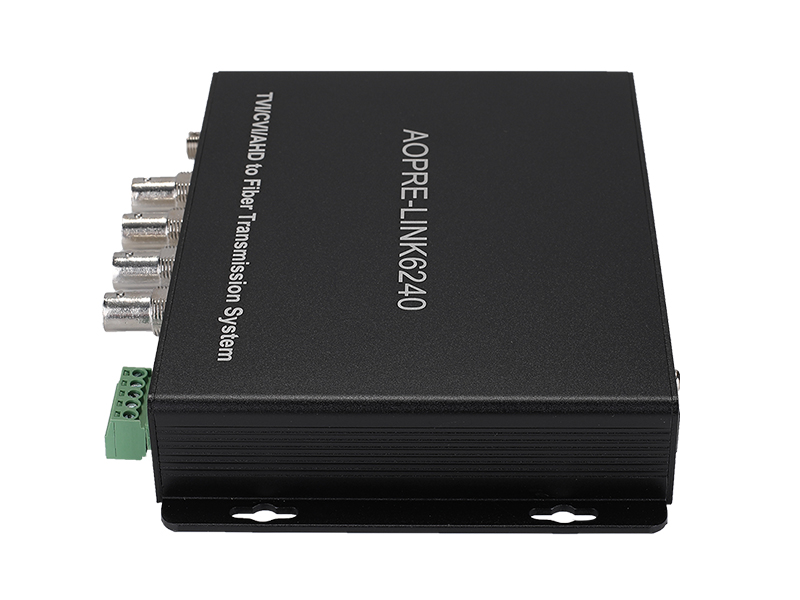

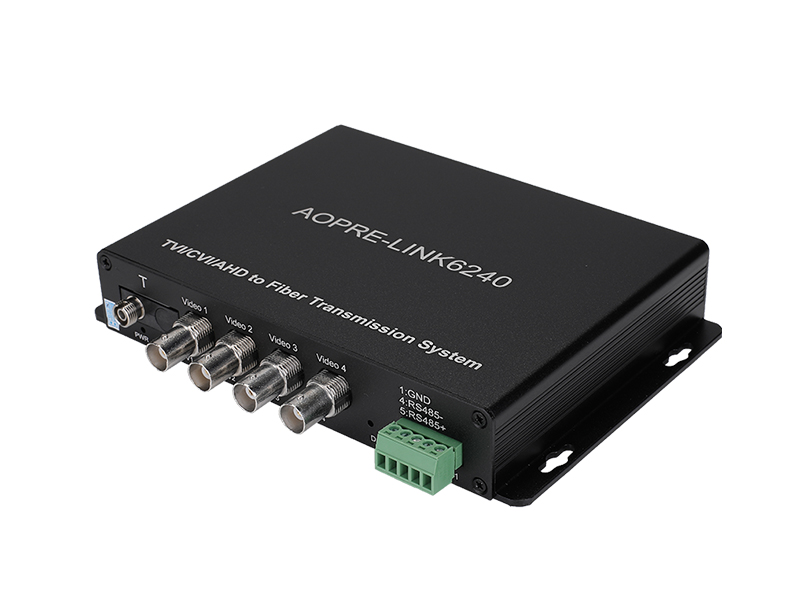

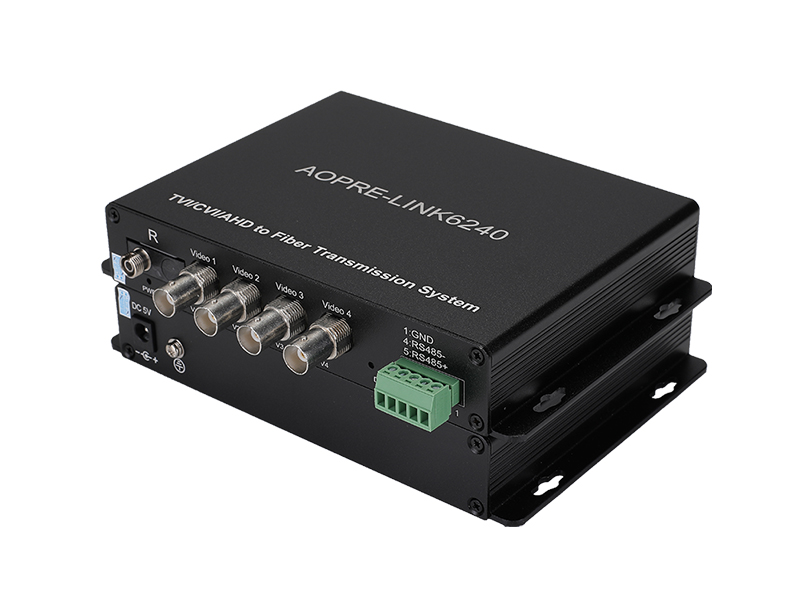

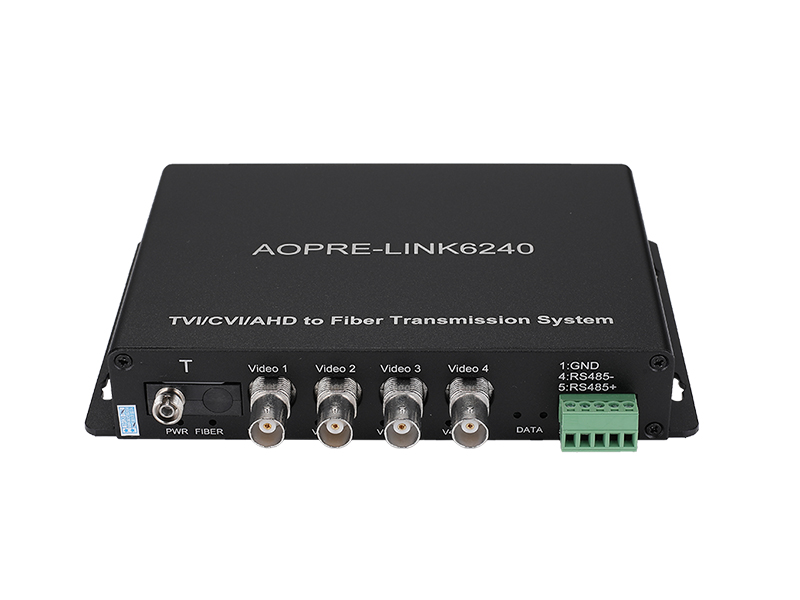

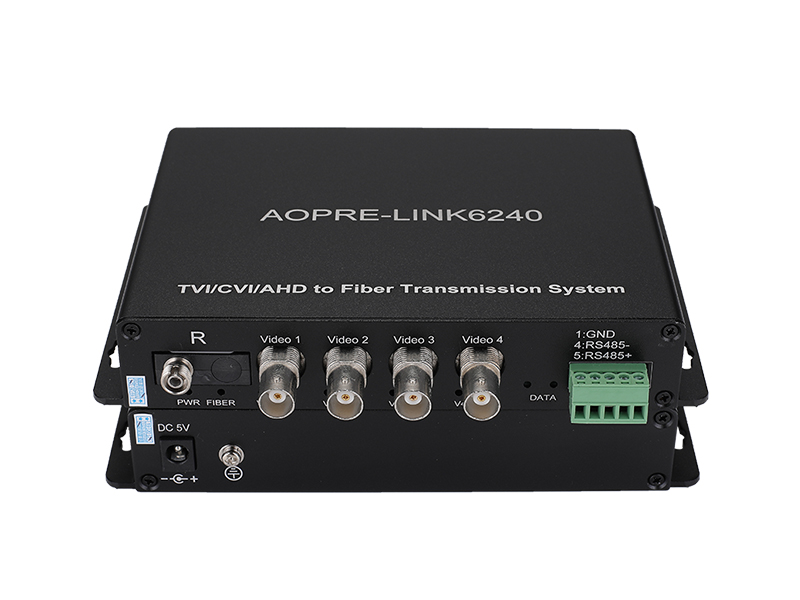

商用级4路视频光端机

同轴光端机是专为长距离光纤传输HDCVI高清复合视频而设计,采用自主研发的非压缩数字光电转换技术,使用光纤点对点传输百万像素级高清视频,实现无延时、高可靠性的视频传输。单根光纤可同时传输1~32HDCVI高清复合视频。HDCVI光端机支持1280H高清视频格式,支持1920*1080分辨率,25帧率,1280×720分辨率,25帧率,1280H/25f 高清格式。




在线咨询在线购买

产品介绍

电源适配器 : DC 5V (桌面式)   AC 100V~240V (机架式)

  • 工作温度 :0℃~ +70℃

  • 存储温度 : -40~ +85

  • 工作湿度 : 0~95% 无冷凝

  • 无故障工作时间10 万小时

产品特点

  • 光学特性:

  • 波长

    1550nm&1310nm

    光功率

     -10~ -3dBm

    光纤类型

    50/125um多模,62.5/125um 多模,9/125um单模

    接收机灵敏度

    -22dBm

    光学接口

    FCST SC (可选)

    传输距离

    0~500M(多模) / 0~20KM(单模)

适用环境

  • 长距离广播电视传输系统、城市智能交通监控系统(ITS)、平安城市
  • 高速公路监控系统、电子道路监控、抓拍系统
  • 大型厂矿企业安防监控系统、网络多功能系统
  • 远程多媒体教学/ 校园监控、电视会议系统
  • 长距离广播电视、高质量视音频传输系统
  • 楼宇对讲、军事通信 、军事监控


技术规格

视频参数:

发送端输入电平

>500mVp-p

接收端输出电平

1-1.2Vp-p

视频模拟带宽

20-40m

微分相位

≤ 2

微分增益

≤ 2%

输入输出阻抗

75

防浪涌保护

视频接口符合10/700us:(1-1.5kv)

采样位数

8位

采用频率

50Mhz

物理接口

BNC接口

输入/输出接口数

1~32路

指示灯

光链、电源、视频源指示灯

电源

DC5V

功耗

5W



安装实例

商用级4路视频光端机(图1)
