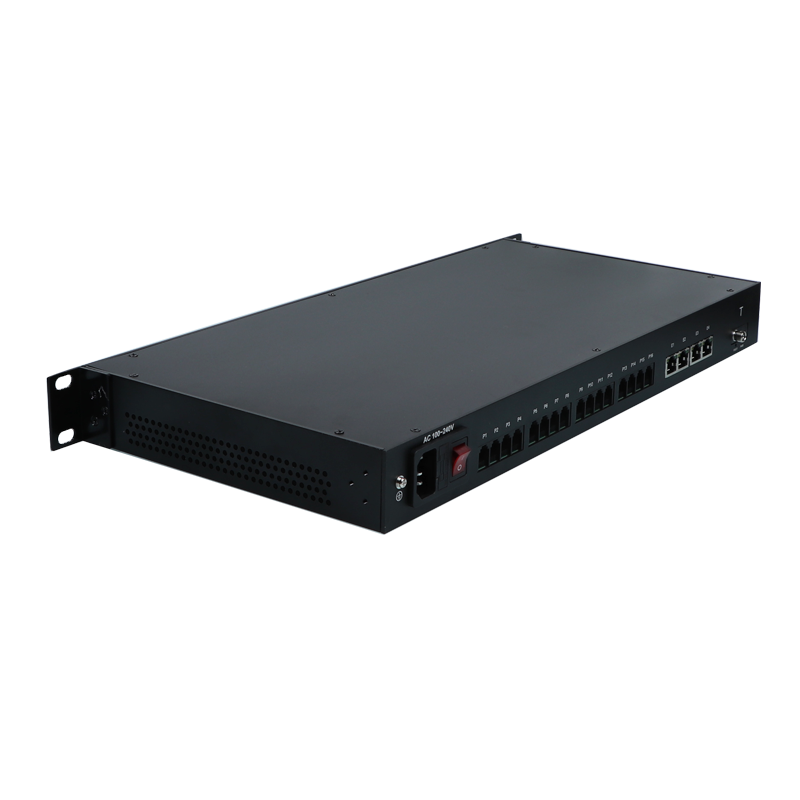

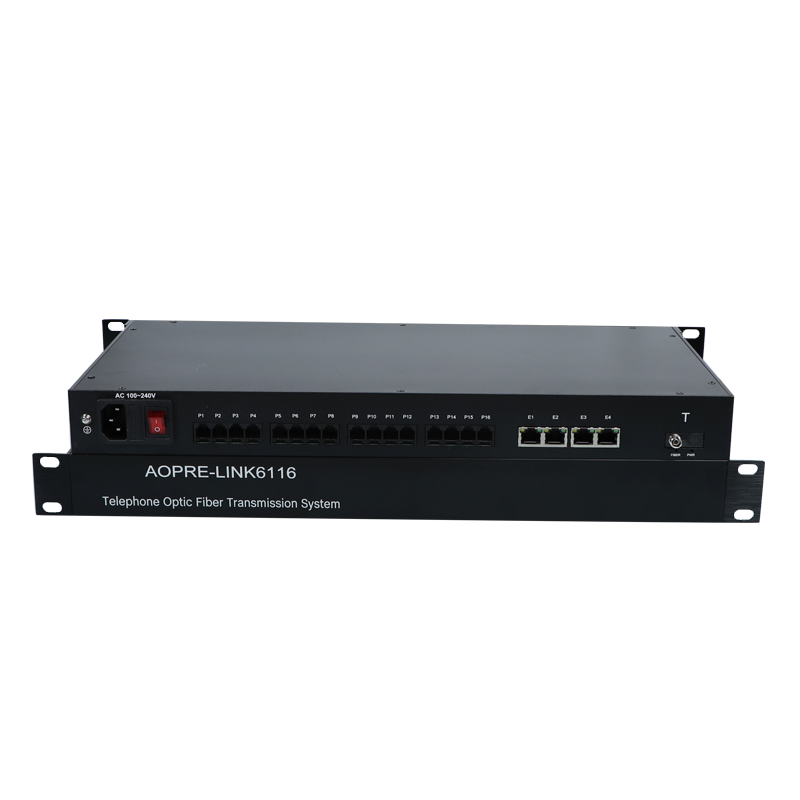

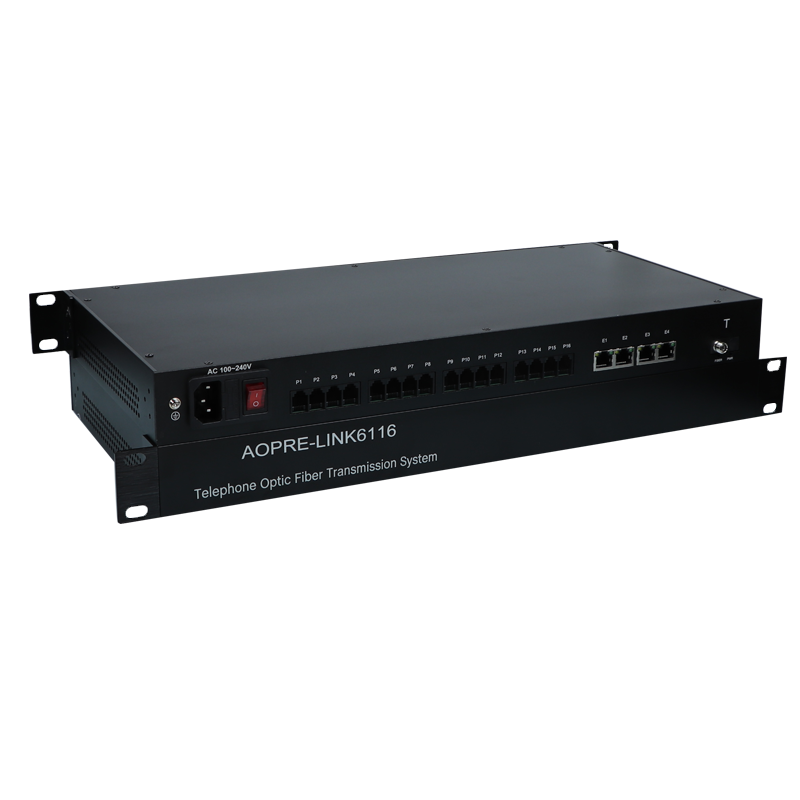

商用级16路电话光端机
16路电话光端机是我公司独立研发的具有一系列功能齐全的电话语音传输设备，采用美国ALTERA主芯片和赛狐电话模组，该设备由超大规模集成电路构成，功能强、品质高，符合《邮电部电话交换设备总技术规范》。实现电话+以太网信号在单纤上实时、同步、无失真、高质量地远距离传输，所有接口采用模块化设计，支持热插拔和百兆以太网传输设备。高质量的电话语音效果可满足用户的需求，即插即用的设计使得安装简便易行, 无需进行现场调节，其光模块和核心电路均采用进口工业级芯片、全表面贴装，以及先进的防雷、防电磁辐射装置等技术，稳定性高，所有的光、电接口均符合国际标准，确保了该产品能在各种复杂环境下长期无故障连续运行。
aopre光端机是中国电信和平安中国的入围产品，十四年制造经验，品质值得信赖，三个月内包退换，五年保修，终身维护！
产品介绍
- 品 牌：AOPRE
- 产品名称：16路电话光端机
- 产品型号：AOPRE-LINK6116
- 外观尺寸：475x140x45（毫米）
- 类 型：1U机架式
- 防雷等级：三级防雷
- 光纤类型：单模单纤
- 光纤接口：FC 圆型带螺纹
- 传输距离：0-20公里
- 工作温度：-40 ~ 85℃
- 工作电压：AC90 - 260V /50HZ
- 电源功耗：30W（Input：DC5V 6A）
- 包装尺寸：580x230x120（毫米）
- 重 量：4.5KG / 对
- 装箱清单：发射机一台，接收机一台，电源适配器二个，使用手册一本，保修卡一份，合 格证一份.
产品特点
- 即插即用的设计使得安装简便易行，无需进行现场调节
- 每台提供1-16路电话接口（固配）
- 可选配1路/2路线速度为10/100M的以太网接口（选配）
- 电话接口为RJ11（RJ11水晶头可以直插）
- 采用传统PSTN普通话音，每路话音占用一个64K信道，支持来电显示
- 体积小、造型美观，安装操作方便
- 完善的状态显示功能，便于维护管理
- 符合电信通信标准
- 传输模拟电话和传真信号
- 优质金属外壳，配合烤漆工艺，实用美观
- 方便现场布线，维护简单，传输性能好，容量大
适用环境
- 长距离广播电视传输系统、城市智能交通监控系统（ITS）、平安城市
- 高速公路监控系统、电子道路监控、抓拍系统
- 大型厂矿企业安防监控系统、网络多功能系统
- 远程多媒体教学/ 校园监控、电视会议系统
- 长距离广播电视、高质量视音频传输系统
- 楼宇对讲、军事通信 、军事监控
技术规格
产品特性
Ø 提供1-128路电话接口；
Ø 支持1-16路百兆网络以太网；
Ø 采用音频变压器、光电耦合器实现电话接口和其它电路完全隔离；
Ø 语音接口支持来电显示和提供反极信号；
Ø 每路语音信号都有三级过流过压保护；
Ø 常规标配单模传输20KM，多模1KM，最远单模可定制100KM；
Ø 支持单纤或双纤传输可选；
Ø 无压缩，无延时，高保真语音；
Ø 即插即用，无需调试 ；
Ø 完善的LED状态显示功能，便于维护管理；
Ø 设备有区分发射端与接收端，标签有区分中继端和用户端；
技术指标
光器件指标 | |||||||||
模块类型 | 单模（常规） | ||||||||
波长 | 1310nm 1550nm（根据设备功能选型） | ||||||||
模块速率 | 155Mbps | ||||||||
发射光功率 | ＞-7db | ||||||||
发射灵敏度 | ＞-24db | ||||||||
光口 | FC （常规）SC/ST/LC(可选) | ||||||||
FX0中继端（交换机） | |||||||||
序号 | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | ||
1 | 铃流电压 | VR | 30 | 120 | VRMS | （17-60）HZ | |||
2 | 振铃检测电压 | 35 | V | ||||||
3 | 振铃检测频率 | 17 | 60 | Hz | |||||
4 | 二线交流阻抗 | 200Ω+ 680Ω// 0.1uF | 摘机状态 | ||||||
5 | 回损 | 20 | 40 | db | |||||
6 | 平衡度 | 60 | 70 | db | |||||
7 | 共模抑制比 | CMRR | 60 | 70 | db | ||||
8 | 电源抑制比 | PSRR | 30 | db | |||||
9 | 空闲信道噪声 | NC | 75 | db | |||||
FXS用户端（电话机） | |||||||||
序号 | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | ||
1 | 铃流电压 | VR | 150 | VRMS | |||||
2 | 振铃电压 振铃频率 | Vring |
17 | 75 | 90 60 | V Hz | |||
3 | 截铃时间 | 200 | ms | ||||||
4 | 二线输入阻抗 | 200R + 680R // 0.1uF | 可调整为 600Ω | ||||||
5 | 回损 | 20 | 40 | db | |||||
6 | 平衡度 | 60 | 70 | db | |||||
7 | 共模抑制比 | CMRR | 60 | 70 | |||||
8 | 电源抑制比 Vcc Vbat | PSRR |
30 30 |
db db | |||||
9 | 空闲信道噪声 | NC | 75 | db | |||||
电话物理接口 | RJ11 | ||||||||
网络指标 | |||||||||
带宽 | 自适应10/100M速率 | ||||||||
协议 | IEEE802.3 10Base-T Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree | ||||||||
物理接口 | RJ45 | ||||||||
其它指标 | |||||||||
工作温度 | -20°C ~70°C | ||||||||
存储温度 | -40°C ~85°C | ||||||||
MTBF | >100000小时 | ||||||||
指示灯状态
发射机 | ||
指示灯 | 丝印 | 说明 |
电源 | PWR | 常亮：已上电 熄灭：未上电 |
光纤 | FIBER | 常亮：已通光 熄灭：未通光 |
安装实例
订货信息
| 1路电话光端机 | AOPRE-LINK6101 |
| 2路电话光端机 | AOPRE-LINK6102 |
| 4路电话光端机 | AOPRE-LINK6104 |
| 8路电话光端机 | AOPRE-LINK6108 |
| 16路电话光端机 | AOPRE-LINK6116 |
| 32路电话光端机 | AOPRE-LINK6132 |
