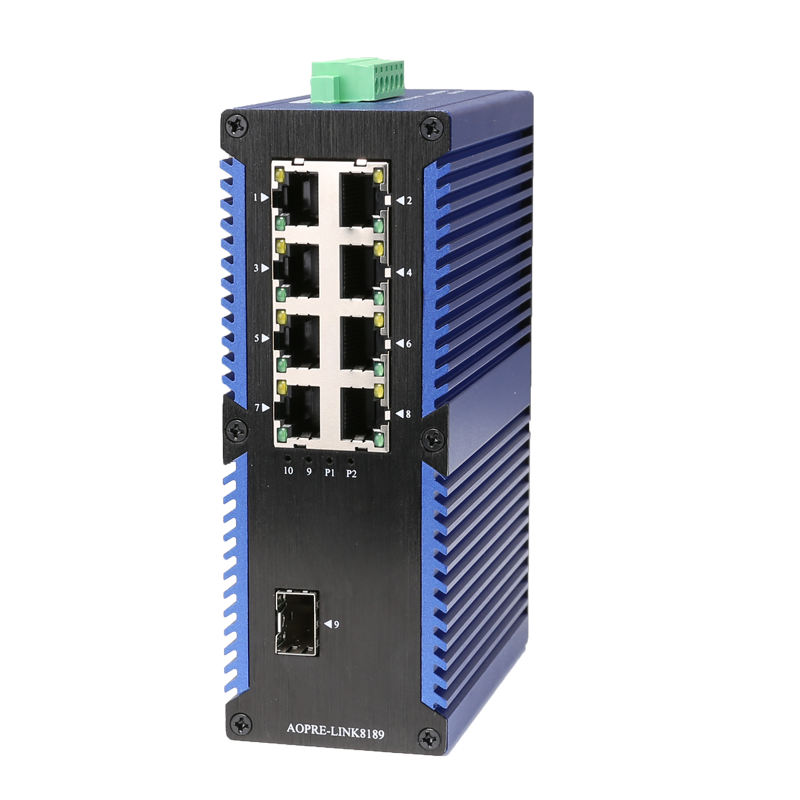

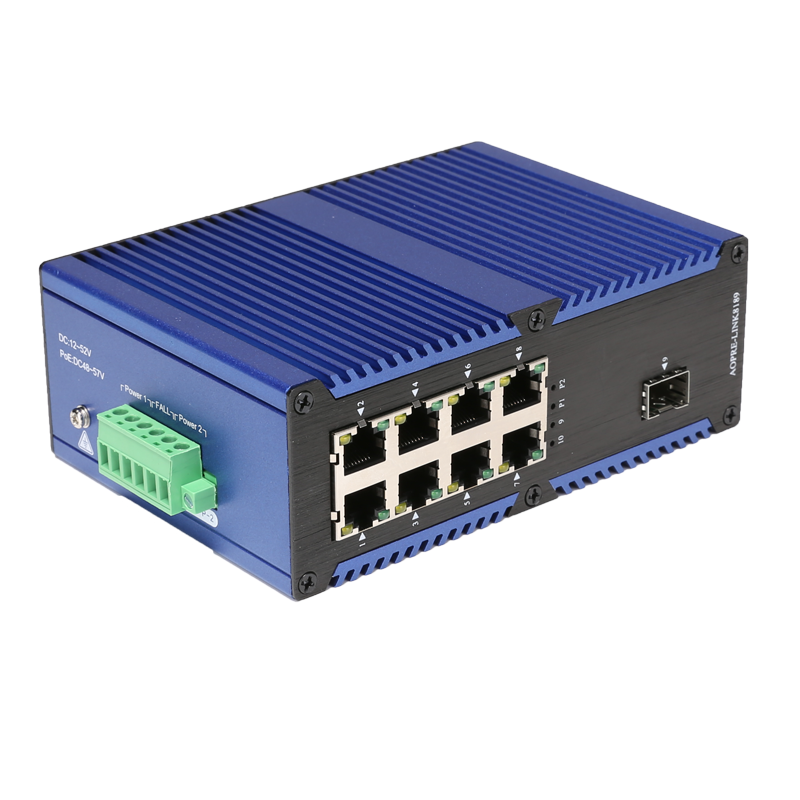

产品介绍
- 品 牌：AOPRE
- 产品名称：100M 1光8电工业级以太网交换机
- 产品型号：AOPRE-LINK8181系列
- 外观尺寸：148x 107 x 53.5mm （长 x 宽 x 高）
- 类 型：DIN 卡轨式，壁挂式安装
- 防雷等级：四级防雷
- 光纤类型：单模单纤/双纤（可选）
- 光纤接口：SC/FC/ST/SFP可选
- 传输距离：0-2KM/20KM（可选）
- 工作温度：-40 ~ 85℃ （-40～185 °F）
- 工作电压：DC12~57V（双电源冗余备份）
- 接入端子：凤凰端子
- 重 量：0.65kg
- 装箱清单：收发器一台，使用手册一本，保修卡一份，合格证一份.
产品特点
- 采用优质的光电一体化模块提供良好的光特性和电气特性
- 保证数据传输可靠，工作寿命长
- 支持全双工或半双工模式，并带有自动协商能力
- 网口支持全自动交叉识别
- 内带存储转发机制，支持多种协议
- 平均无故障工作在30万小时以上
- 工作电源：DC 12-57V 提供反接保护
- 使用SC光纤接口（可选ST、FC、SFP接口）
- 防雷6KV
适用环境
- 百万高清监控传输
- 远程网络电视会议系统
- 远程多媒体体教学/校园监控
- 城市智能交通监控系统（ITS）
- 大型厂矿企业安防监控系统
- 网络多功能系统
- 高速公路监控系统，电子道路监控，抓拍系统
- 工业环境较为恶劣或对防雷要求较高的地方
技术规格
产品名称 | 100M 1光8电工业级以太网交换机 | ||
产品型号 | AOPRE-LINK8181系列 | ||
产品描述 | 8路百兆电口+1路百兆光口工业级以太网交换机 | ||
端口描述 | 8个RJ45端口+1个光纤接口 | ||
网络协议 | IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x; IEEE802.3af, IEEE802.3at | ||
RJ45端口 | 10/100/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应 | ||
光纤端口 | 1000BaseFX端口（SC/FC/ST/SFP可选） | ||
双绞线 | 10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤100 meter) | ||
光缆 | 多模：850nm 0～550M 1310nm 0～2KM 单模：1310nm 0～40KM 1550nm 0～120KM | ||
交换机属性 | 应用层级：二层 功耗：<3W | ||
防护等级 | IP40 | ||
LED 指标 | 电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） | ||
电源特性 | 输入电压：非POE:DC12~48V POE:48V-57V 接入端子：凤凰端子(工业端子） 支持双电源冗余 雷击浪涌冲击防护（电源）：5000A(8/20μs) 支持内置过流4.0A保护 支持反接保护 | ||
工作环境 | 工作温度：：-40～85 °C（-40～185 °F） 储存温度:-40～85 °C（-40～185 °F） 相对湿度:5%～95%(无凝露） | ||
行业标准 | EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS: IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 | ||
机械特性 | 外壳：IP50防护等级 安装：DIN卡轨式，壁挂式安装 散热方式：内置散热片被动散热，无风扇静音设计 | ||
重量 | 0.65Kg | ||
尺寸 | 148 x 107 x 53.5mm （长*宽*高） | ||
平均无故障时间 | 300,000小时 | ||
包装清单 | 交换机一台，使用手册一本，保修卡一份，合格证一份. | ||
产地 | 中国.深圳 | ||
安装实例
订货信息
产品型号 | 功能描述 | 传输距离 |
AOPRE-LINK8181 | 1个百兆光+8个百兆电、SC接口、多模双纤、导轨式、DC12~57V供电 | 0-2公里 |
AOPRE-LINK8181 | 1个百兆光+8个百兆电、SC接口、单模双纤、导轨式、DC12~57V供电 | 0-20公里 |
AOPRE-LINK8181 | 1个百兆光+8个百兆电、SC接口、单模单纤、导轨式、DC12~57V供电 | 0-20公里 |
AOPRE-LINK8181 | 1个百兆光+8个百兆电、FC接口、单模单纤、导轨式、DC12~57V供电 | 0-20公里 |
AOPRE-LINK8189 | 1个千兆光+8个千兆电、SFP接口(不含光模块)、导轨式、DC12~57V供电 | |
