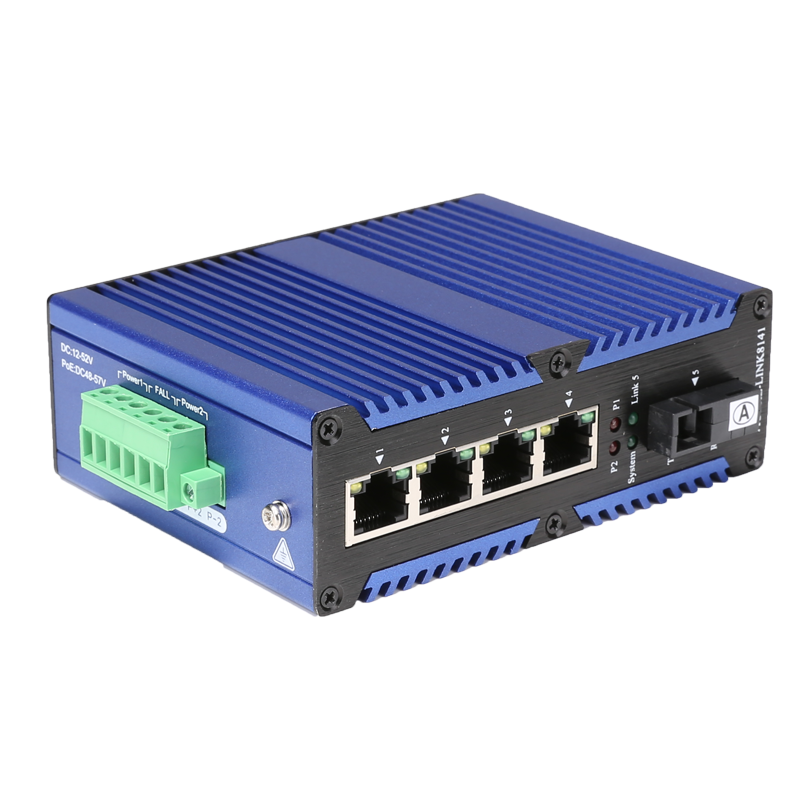

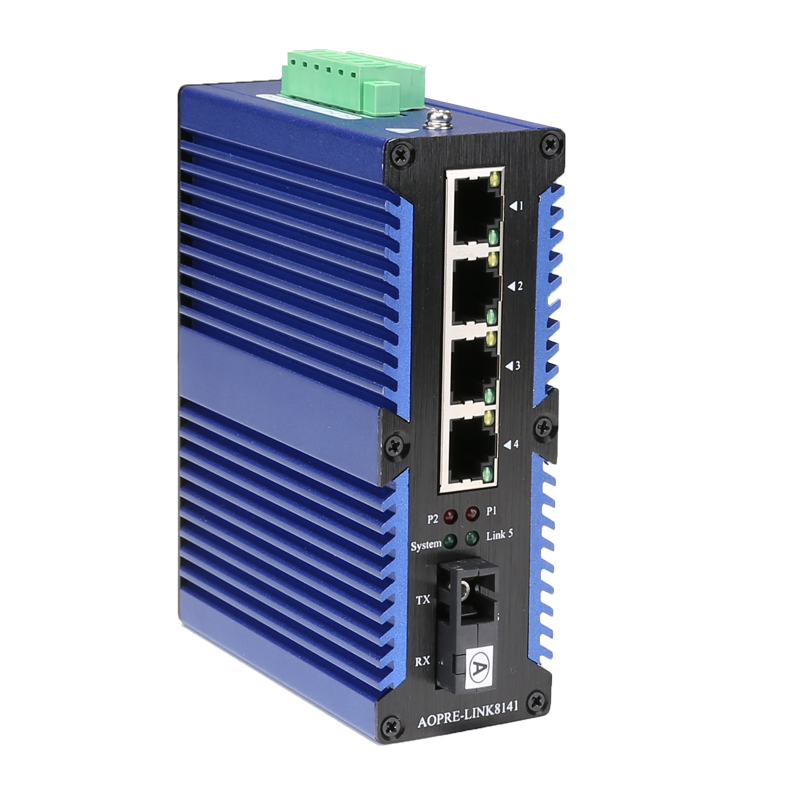

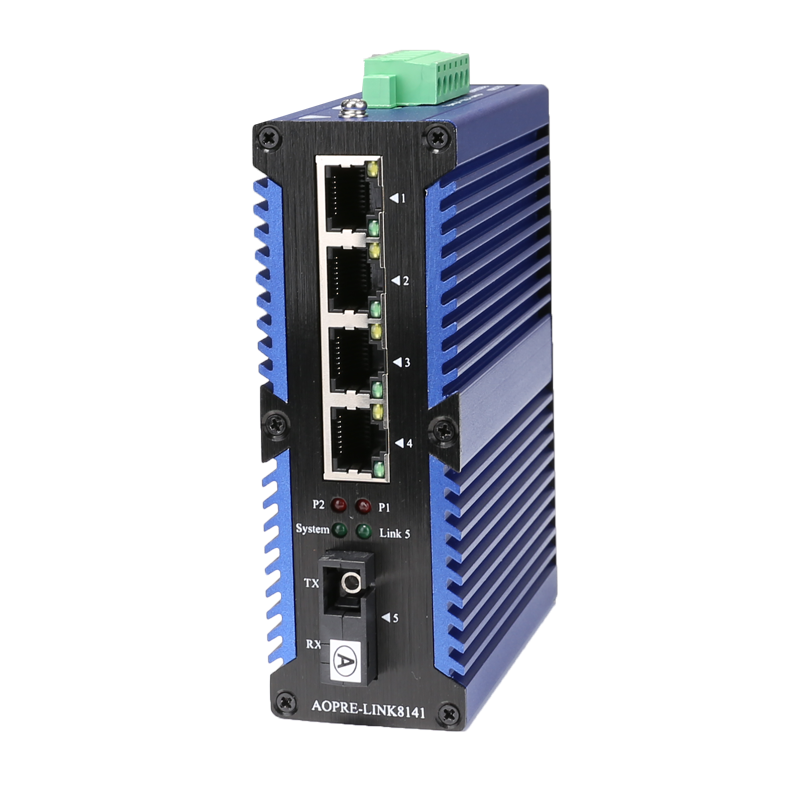

工业级百兆/千兆1光4电交换机

4路百兆电口+1路百兆FX光口工业级以太网交换机，支持4个10Base-T/100Base-TX电口和1个100Base-X光口。产品符合FCC、CE、ROHS标准。AOPRE-LINK8141系列交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP50防护等级的外壳及LED指示灯，使AOPRE-LINK8141成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。



在线咨询在线购买

产品介绍

  • 产品名称：
    100M 1光4电工业级以太网交换机
    产品型号：
    AOPRE-LINK8141系列
    产品描述：
    4路百兆电口+1路百兆光口工业级以太网交换机
    端口描述：
    4个RJ45端口+1个光纤接口
    光纤端口：
    100BaseFX端口（SC/FC/ST/SFP可选）
    RJ45端口：
    10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应
    网络协议：
    IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;
    IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x;
    IEEE802.3af, IEEE802.3at
    工作环境：
    工作温度 ： -40～85 °C（-40～185 °F）
    储存温度 :  -40～85 °C（-40～185 °F）
    相对湿度 :  5%～95%(无凝露）


产品特点

  • 采用优质的光电一体化模块提供良好的光特性和电气特性
  • 保证数据传输可靠，工作寿命长
  • 支持全双工或半双工模式，并带有自动协商能力
  • 网口支持全自动交叉识别
  • 内带存储转发机制，支持多种协议
  • 平均无故障工作在30万小时以上
  • 工作电源：DC 12-57V 提供反接保护
  • 使用SC光纤接口（可选ST、FC、SFP接口）
  • 防雷8KV-15KV


适用环境

  • 百万高清监控传输
  • 远程网络电视会议系统
  • 远程多媒体体教学/校园监控
  • 城市智能交通监控系统（ITS）
  • 大型厂矿企业安防监控系统
  • 网络多功能系统
  • 高速公路监控系统，电子道路监控，抓拍系统
  • 工业环境较为恶劣或对防雷要求较高的地方


技术规格

产品名称

100M 1光4电工业级光纤收发器

产品型号

AOPRE-LINK8141系列

产品描述

4路百兆电口+1路百兆光口工业级光纤收发器

端口描述

4个RJ45端口+1个光纤接口（SC/FC/ST/SFP可选）

网络协议

IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;

IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x;

IEEE802.3af, IEEE802.3at

RJ45端口

10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

光纤端口

100BaseFX端口（SC/FC/ST/SFP可选）

双绞线


10BASE-T: Cat3,4,5 UTP(≤100 meter)

100BASE-TX: Cat5 or later UTP(≤100 meter)

1000BASE-TX: Cat6 or later UTP(≤100 meter)

光缆


多模：850nm  0～550M

         1310nm  0～2KM

单模：1310nm  0～40KM

         1550nm  0～120KM

交换机属性



应用层级：二层
背板总带宽：1.9Gbps
整机包转发率：1.4136Mpps
MAC 表： 1K
包缓冲区：512K
延迟时间：<3μs
交换方式：存储-转发

整机功耗：<3W


防护等级

IP40

LED 指标


电源指示灯：PWR

接口指示灯：电口、光口（Link/ACT）

电源特性



输入电压：非POE:DC12~48V  POE:48V-57V

接入端子：凤凰端子(工业端子）

支持双电源冗余

雷击浪涌冲击防护（电源）：5000A(8/20μs)

支持内置过流4.0A保护



工作环境


工作温度：：-40～85 °C（-40～185 °F）

储存温度:-40～85 °C（-40～185 °F）

相对湿度:5%～95%(无凝露）

行业标准


EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS:

IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV

IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

IEC(EN )61000-4-8

Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6


机械特性



外壳：IP50防护等级

散热方式：内置散热片被动散热，无风扇静音设计


安装

DIN卡轨式，壁挂式安装

重量

0.45Kg

尺寸

120 x 95 x 40.5mm （长 x 宽 x 高）



平均无故障时间

300,000小时


安装实例

订货信息


产品型号

功能描述

传输距离


AOPRE-LINK8141


百兆1光4电、SC接口、多模双纤、导轨式、DC12~57V供电

0-2公里

AOPRE-LINK8141

百兆1光4电、SC接口、单模双纤、导轨式、DC12~57V供电

0-20公里

AOPRE-LINK8141


百兆1光4电、SC接口、单模单纤、导轨式、DC12~57V供电

0-20公里


AOPRE-LINK8149

1个千兆光+4个千兆电、SC接口、多模双纤、导轨式、DC12~57V供电

0-2公里


AOPRE-LINK8149

1个千兆光+4个千兆电、SC接口、单模双纤、导轨式、DC12~57V供电

0-20公里


AOPRE-LINK8149

1个千兆光+4个千兆电、SC接口、单模单纤、导轨式、DC12~57V供电

0-20公里

AOPRE-LINK8149

1个千兆光+4个千兆电、FC接口、单模单纤、导轨式、DC12~57V供电

0-20公里

AOPRE-LINK8149

1个千兆光+4个千兆电、SFP接口(不含光模块)、导轨式、DC12~57V供电0-20公里
