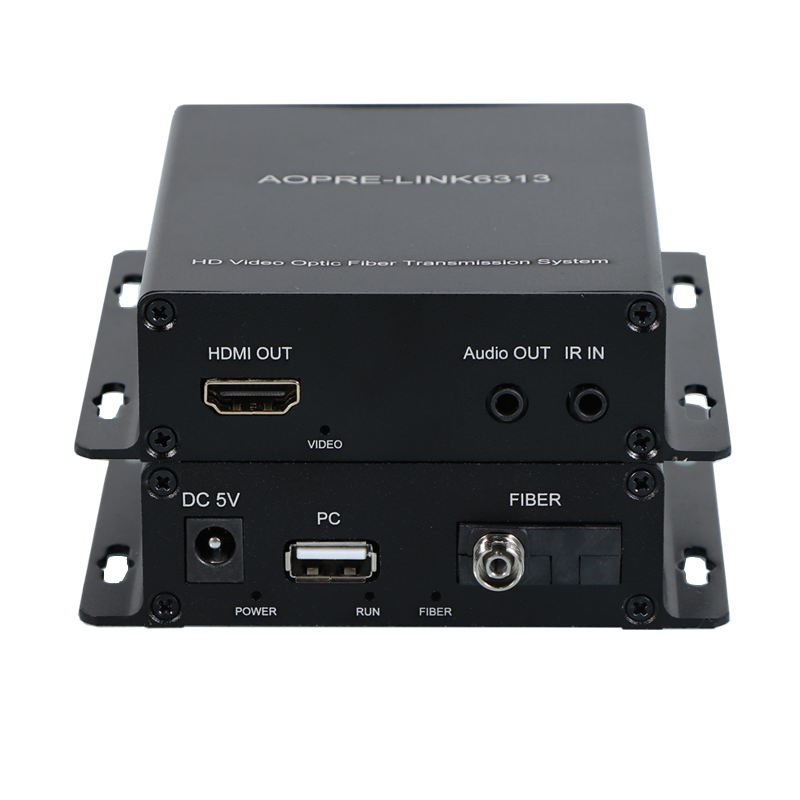

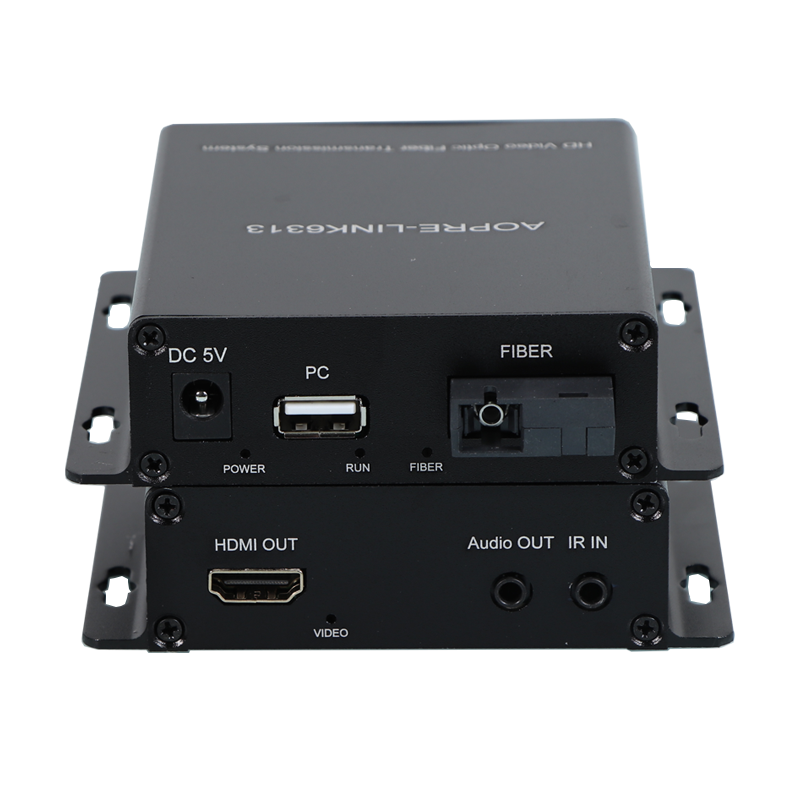

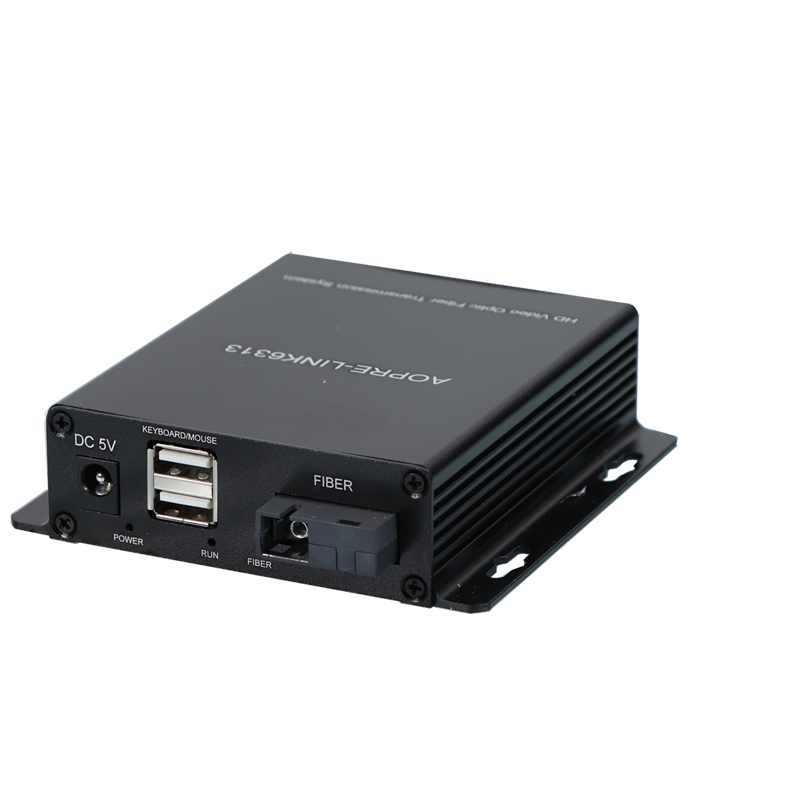

1路HDMI视频带视频环出+1路正向3.5音频+1路反向IR+KVM AOPRE-LINK6313

HDMI音视频光端机用于延长传输HDMI音视频信号,通常在HDMI线极限长度无法满足传输距离的情况下使用。本产品是通过光纤HDMI音视频信号高清传输至20KM的用户端,最远可达120KM,设备支持TCP/IP网络协议,可通过交换机实现一个发射机对多个接收机传输,远距离传输的同时支持本地HDMI输出,支持红外回传,独立音频传输,可在显示器端远程控制信号源(主机-KVM,电视盒子-IR红外),在为用户降低成本的同时保证信号的稳定。HDMI音视频光端机内置EDID极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式



在线咨询在线购买

产品介绍

HDMI视频最高支持分辨率1920*1080P@60Hz向下兼容;

集成的HDCP解密引擎,用于接收受保护的音频和视频内容;

EDID透传,自动匹配信号源和显示设备

发射机支持本地环出监视功能;(可选)

支持24bit内嵌数字音频;

支持独立模拟3.5mm音频;(可选)

支持音频加嵌功能,解嵌功能;

支持键盘鼠标功能;(可选)

支持反向IR红外功能;

支持通过以太网交换机实现点对多信号传输(最多可达255个点)(2路以上不支持)

支持单纤/双纤(可选)

单多模兼容,多模传输距离1KM,单模20KM传输距离;最远可定制120KM传输;

内置ESD静电保护电路,安装简单,即插即用;

设备有区分发射机(信号源),接收机(显示端)


产品特点

适用环境

信息发布系统,安防监控,视频会议系统,高清教学系统,LCD拼接大屏、LED拼接屏、工程投影融合等项目;


技术规格

分辨率

720 (1440) x 480i @ 59.94/60Hz

720 (1440) x 576i @ 50Hz

720 x 480p @ 59.94/60Hz

720 x 576p @ 50Hz

1280 x 720p @ 59.94/60Hz

1280 x 720p @ 50Hz

1920 x 1080i @ 59.94/60Hz

1920 x 1080i @ 50Hz

1920 x 1080p @ 23.98/24Hz

1920 x 1080p @ 59.94/60Hz

1920 x 1080p @ 50Hz





安装实例

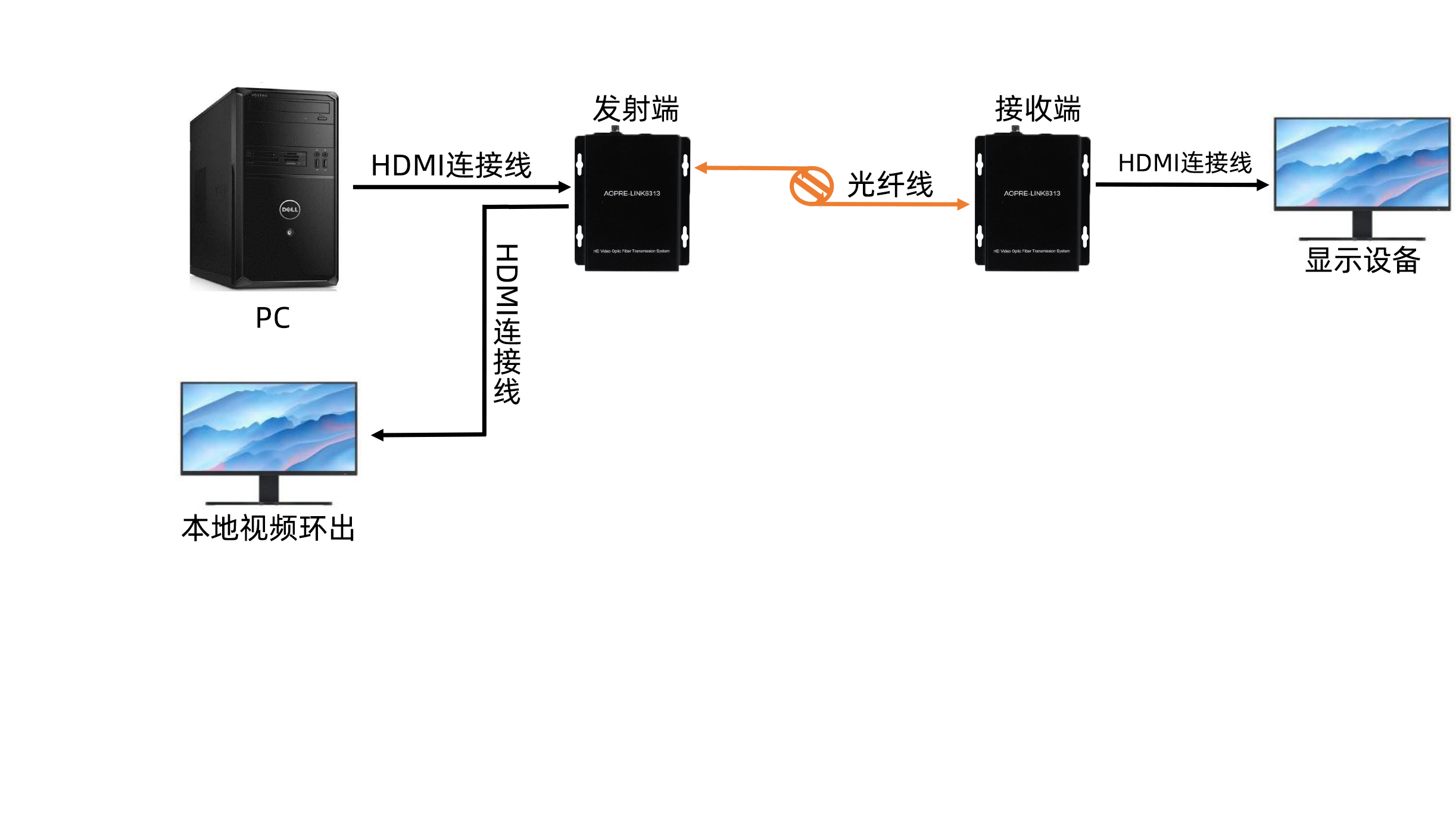

案例一:点对点

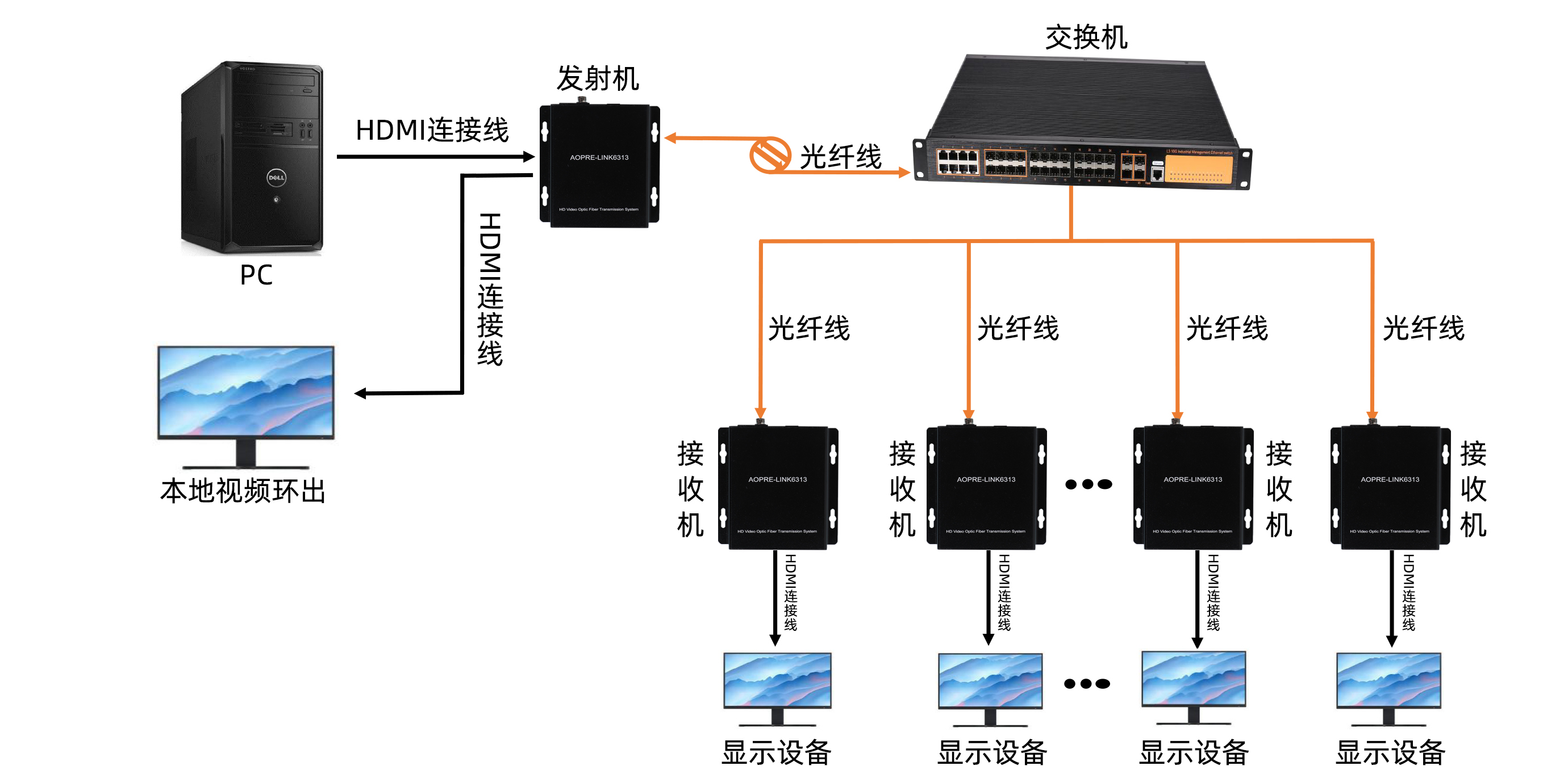

1路HDMI视频带视频环出+1路正向3.5音频+1路反向IR+KVM	AOPRE-LINK6313(图1)      案例二:点对多

1路HDMI视频带视频环出+1路正向3.5音频+1路反向IR+KVM	AOPRE-LINK6313(图2)
