产品介绍

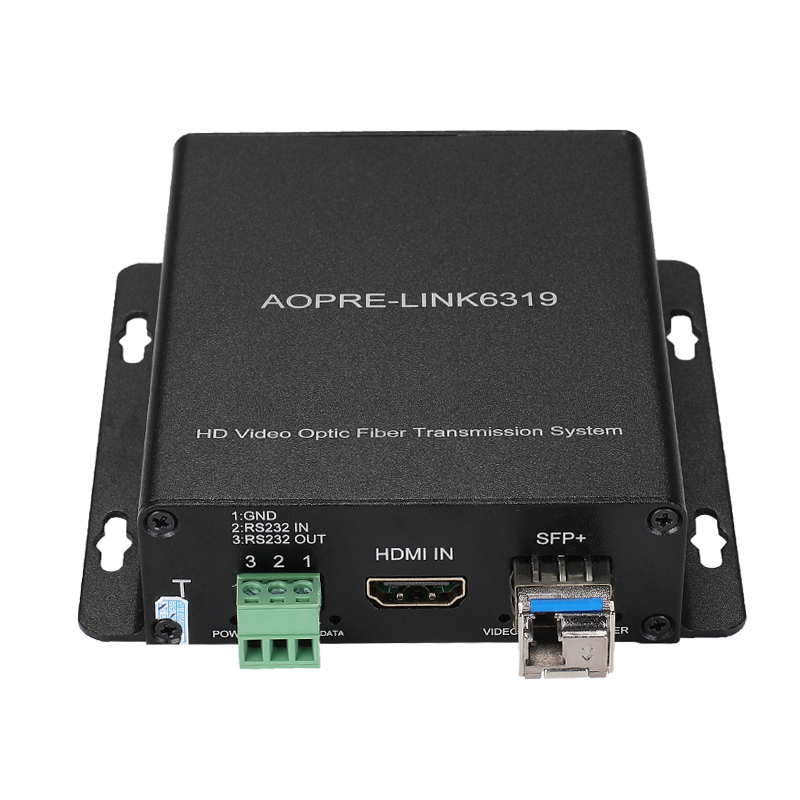

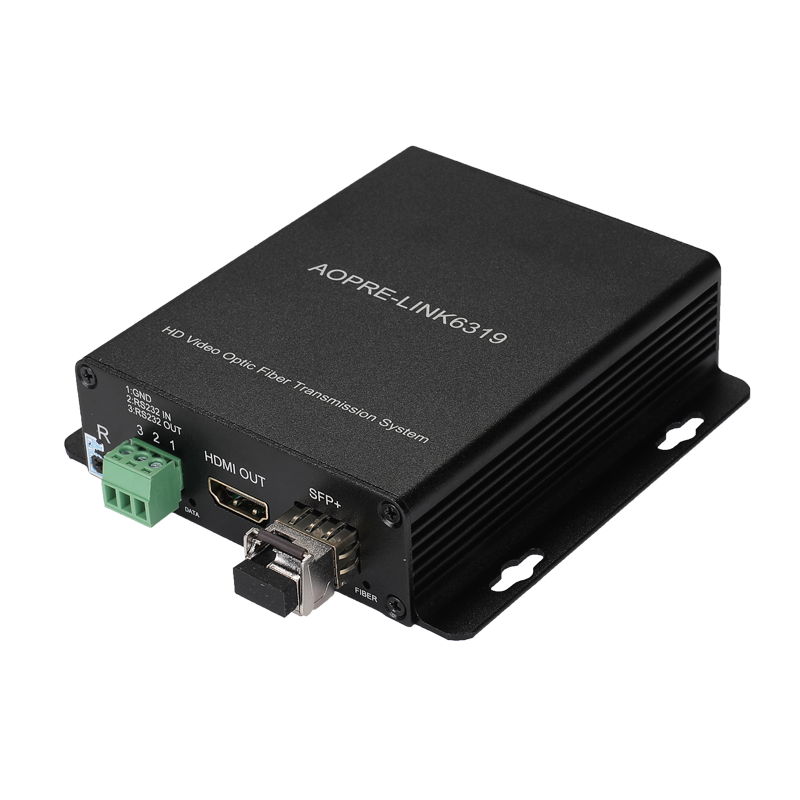

HDMI坐席多功能音视频光端机由发送端和接收端组成，通过一芯光纤把计算机主机（高清视频信号源、高清DVD/DVR等设备）输出的音频，视频，数据延长到远端用户，在远端实时收听到电脑主机的图像和声音和控制发射端的主机。
产品特点
●支持1路双向独立3.5立体声音频，正向支持音频加嵌、音频解嵌功能；
●支持一路双向全双工RS232（半双工RS485可选）；
●支持一路反向开关量功能（可选）
●支持单纤/双纤（可选）
●单多模兼容，多模传输距离1KM，单模10KM传输距离；
●延时＜2毫秒；
●支持热插拔信号，即插即用，无需设置
适用环境
广泛应用于安防监控，楼宇大屏，商场广告，数字看板，可视传媒教学，数字KVM 等领域视频会议项
技术规格
光器件指标
波长 1310-1550nm
速率 10Gbps
发射光功率 ＞-5db
接收灵敏度 ＞-14db
光口 LC
视频指标
视频带宽 10GHz Gbps
分辨率 4096*2160*30Hz向下兼容
最高像素时钟 297MHZ
有效线长 10M
物理接口 HDMI 母头
KVM(USB)指标
版本 1.1
发射机物理接口 USB母口 B型口
接收机物理接口 USB母口 A型口
音频指标
采样频率 48K
采样深度 24bit
动态带宽 96db
总谐波失真(THD) -88db
信噪比（SNR） 96db
音频输入/输出阻抗 600Ω
信号电平 VPP 3.5V
物理接口 3.5mm立体声音频插座
信号类型 立体声道
IR指标参数：
光电流：最小200ｕA 最大：1030ｕA 状态：IF=4mA,VCE=3.5V
峰值波长:类型940nm 状态:1F=20mA
光谱电压:类型80nm 状态:1F=20mA
视角:类型±30Deg 状态:1F=20mA
正向电压:类型1.2V 最大：1.6V 状态:1F=20mA
反向电流:最大10ｕA 状态：VR=5V
RS232数据指标（3线制，全双工）
波特率：256000Hz向下兼容
数据位：8位
物理接口：3-pin凤凰端子
RS485数据指标（2线制，半双工）
误码率：<10^-9
速率：0-400Kbps
物理接口：3-pin凤凰端子
开关量指标
输入电气参数：干触点，不带电(短接或断开)
输出电气参数：干触点，不带电(短接或断开)
输出继电器最大切换电压：250VAC/220VDC
输出继电器最大切换电流：2A
输出继电器机械耐久性：100000000次
继电器最大输出功率：60W
物理接口：2-pin凤凰端子（发射机）开关按键（接收机）
其他指标
工作温度：-20°C ~75°C
存储温度：-40°C ~85°C
供电方式：12V1A
功耗：＜1.5W
安装实例
订货信息
| 型号 | 描述 |
| AOPRE-LINK6310 | 1路4K HDMI视频带环出+ 1路双向3.5音频+1路反向IR+1路双向RS232数据光端机 |
| AOPRE-LINK6310 | 1路4K HDMI视频带环出+KVM+1路双向3.5音频+1路反向IR+1路双向RS232数据光端机 |
| AOPRE-LINK6310 | 1路4K HDMI视频带环出+KVM+1路双向3.5音频+1路反向IR+1路双向RS232数据+1路反向开关量光端机 |
| AOPRE-LINK6310 | 1路4K HDMI视频带环出+ 1路双向3.5音频+1路反向IR+1路双向RS485数据光端机 |
| AOPRE-LINK6310 | 1路4K HDMI视频带环出+KVM+1路双向3.5音频+1路反向IR+1路双向RS485数据光端机 |
| AOPRE-LINK6310 | 1路4K HDMI视频带环出+KVM+1路双向3.5音频+1路反向IR+1路双向RS485数据+1路反向开关量光端机 |
