非平衡模拟音频光端机是一种单芯片立体声模数据光端机,使用位流转换的转换器(ADC)技术。低功耗,低电压要求使用该装置非常使用在低压低功率便携式数据音频设备。
先进的音频配置
●立体声单端输入配置
●高线性度,动态范围和低失真
●即插即用,无需设置
●设备成对使用,注意设备有发射机与接收机区分
常规功能特性
●支持1~32路非平衡模拟音频正向/双向传输
●使用FPGA、数字编解码和时钟恢复技术,集成度高、稳定性高
●单多模兼容,多模传输距离1KM,单模传输距离20KM,支持定制远距离100KM
●LED状态指示灯,可监视设备的运行状况
光器件指标
波长:1310nm&1470nm~1610nm(根据设备功能选型)
发射光功率:>-7db
接收灵敏度:>-24db
光口:FC(SC,ST.LC可选)
音频指标
动态带宽:96dB
总谐波失真(THD):-88dB
信号噪声比率:-88dB;
信噪比(S/N):-82dB;
采样频率:48kHz
音频A/D采样:24 Bit
频响:10~20kHz
信道间的增益不匹配:0.1dB
增益误差:±5%
增益漂移:100 ppm/°C
幅频特性:≤±0.5 dB
音频输入/输出阻抗:600 Ω平衡
音频最大输入/输出电压:0~2V
工作指标
工作温度:-20 至 70°C
存储温度:-40 至 80°C
相对湿度:5 至 95%(非冷凝)
工作寿命:>100000小时
供电方式
桌面式:DC 5V
机架式:AC 110~240V 50/60Hz
型号 | 描述 |
AOPRE-LINK6810 | 1路正向莲花头音频光端机 |
AOPRE-LINK6810 | 1路双向莲花头音频光端机 |
AOPRE-LINK6820 | 2路正向莲花头音频光端机 |
AOPRE-LINK6820 | 2路双向莲花头音频光端机 |
AOPRE-LINK6840 | 4路正向莲花头音频光端机 |
AOPRE-LINK6840 | 4路双向莲花头音频光端机 |

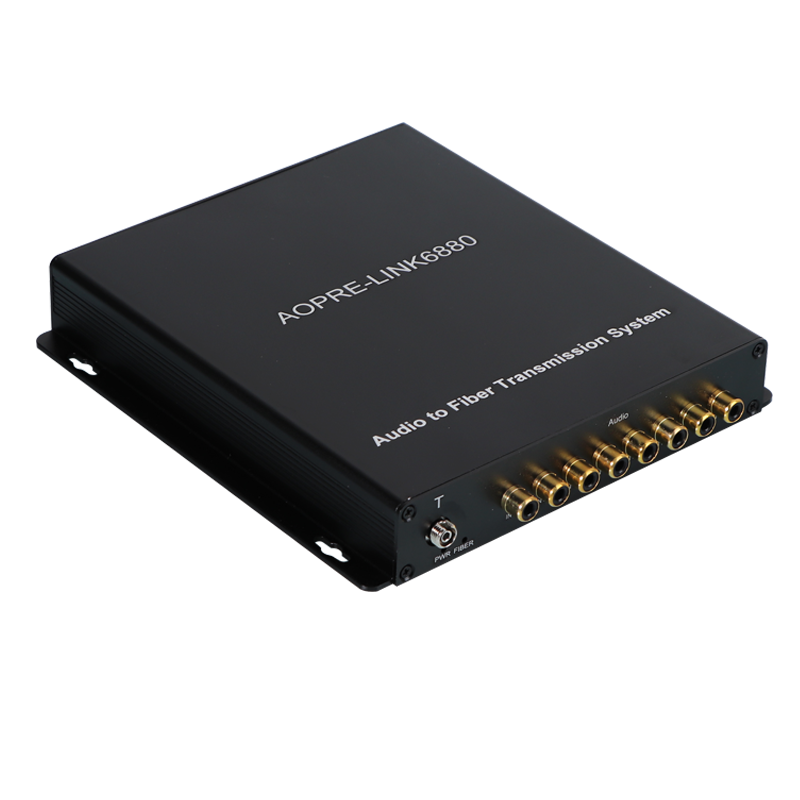

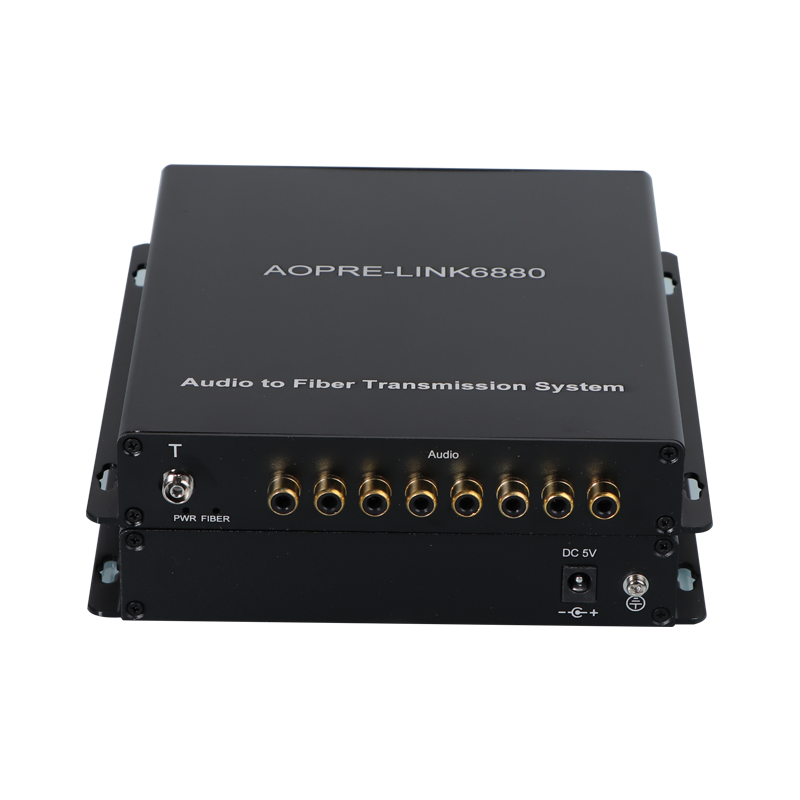

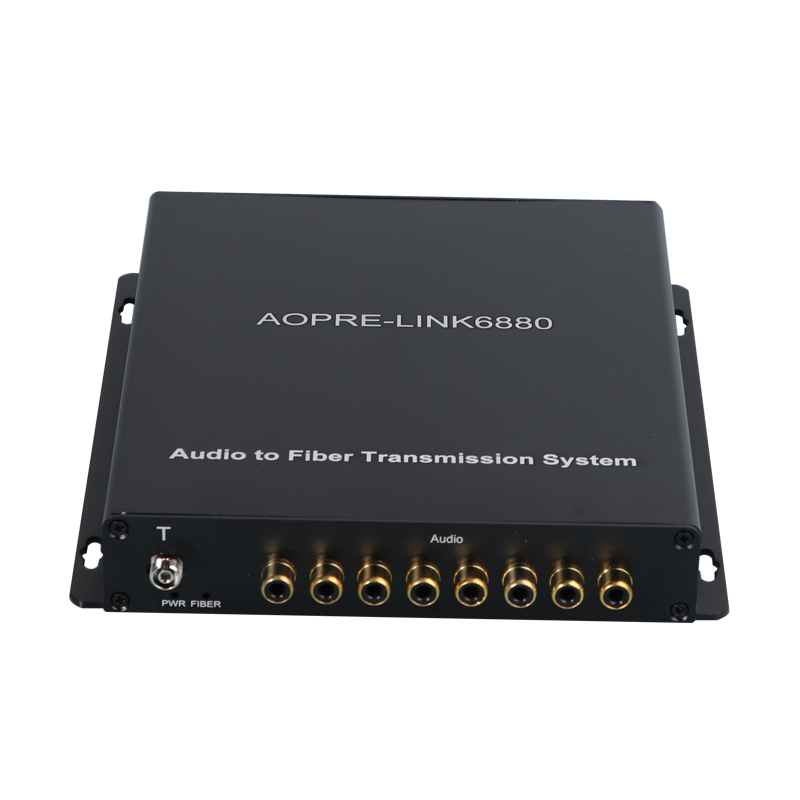

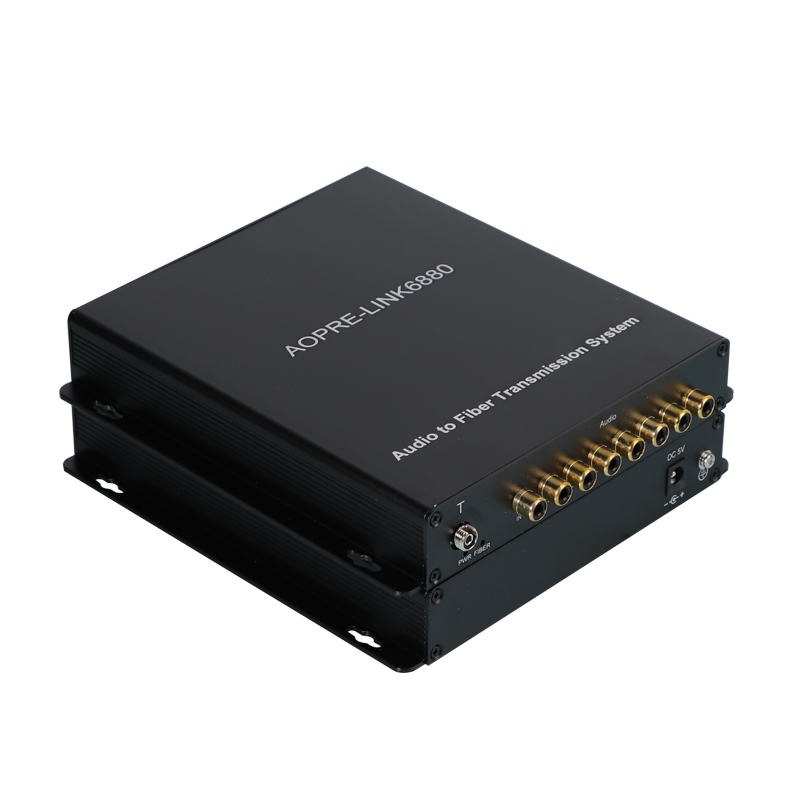

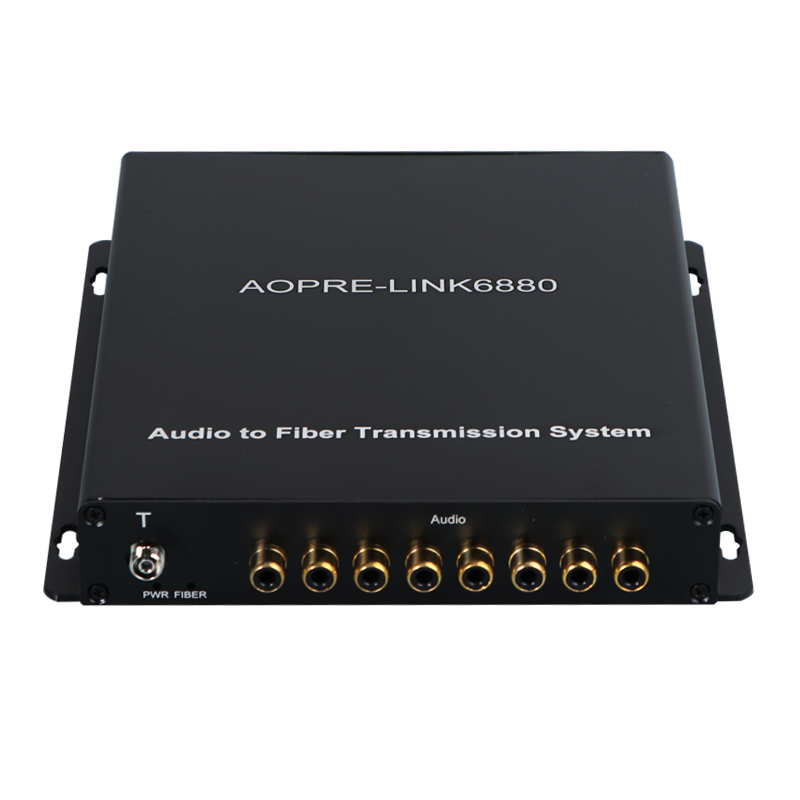

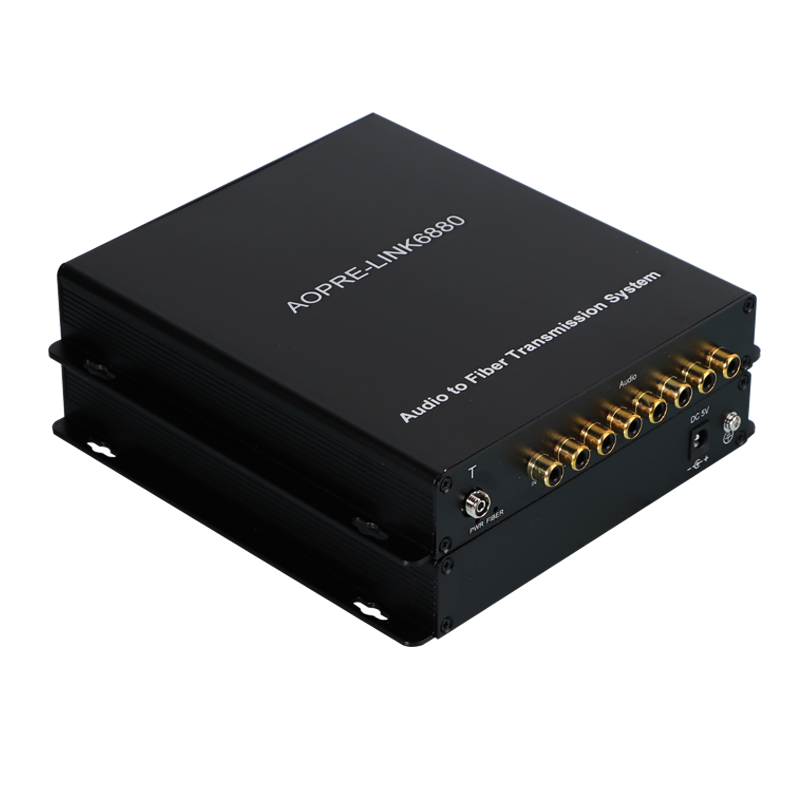

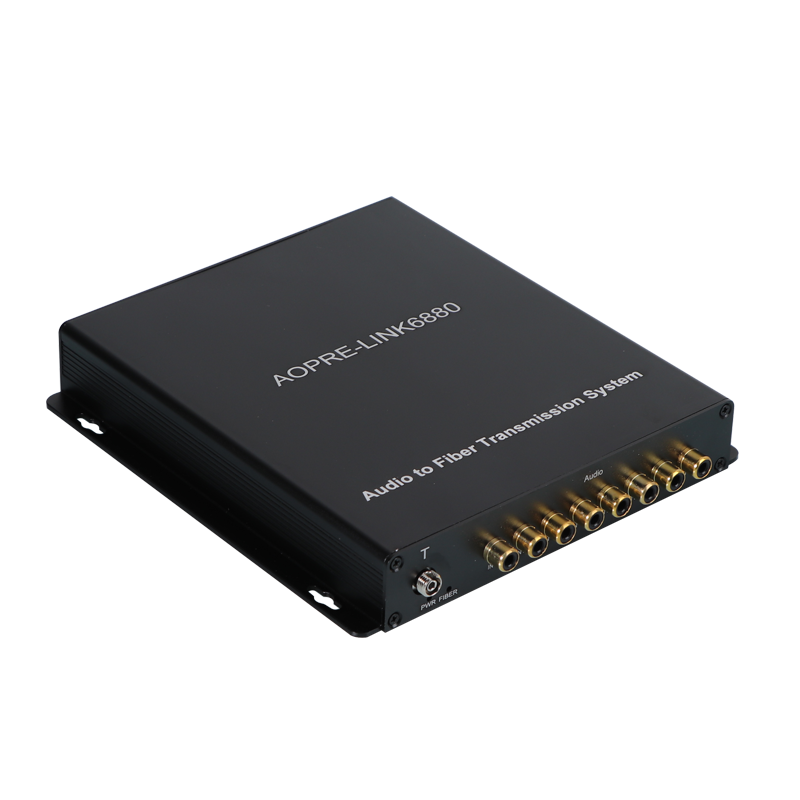

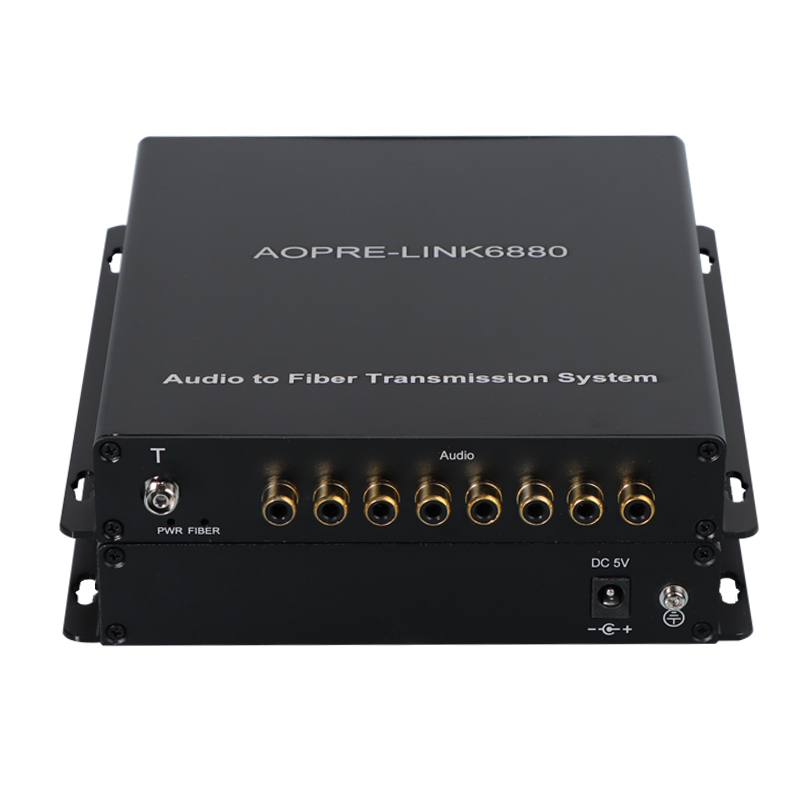

AOPRE-LINK6880 | 8路正向莲花头音频光端机 |
AOPRE-LINK6880 | 8路双向莲花头音频光端机 |

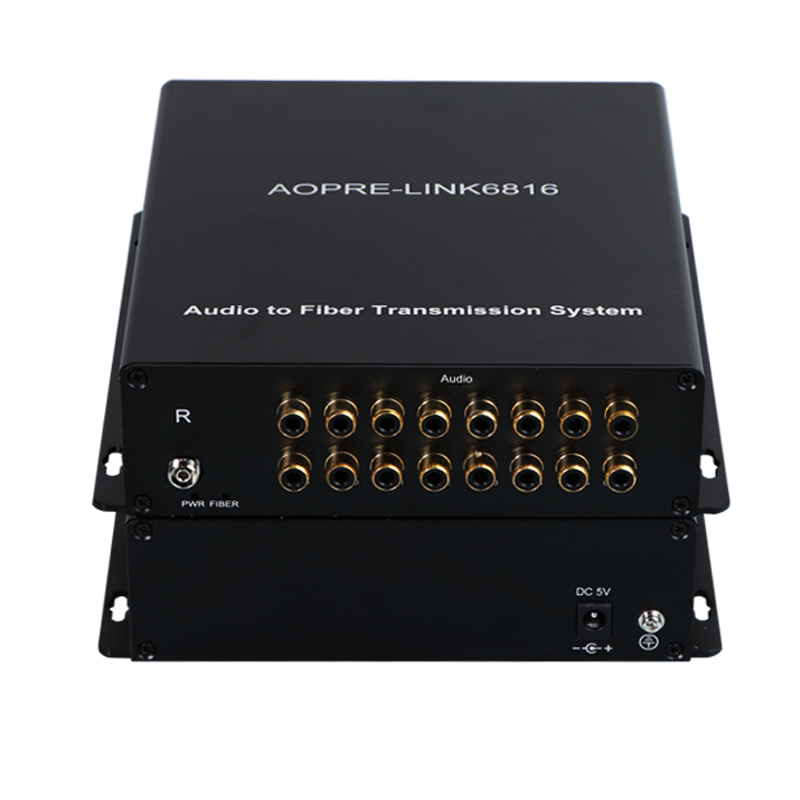

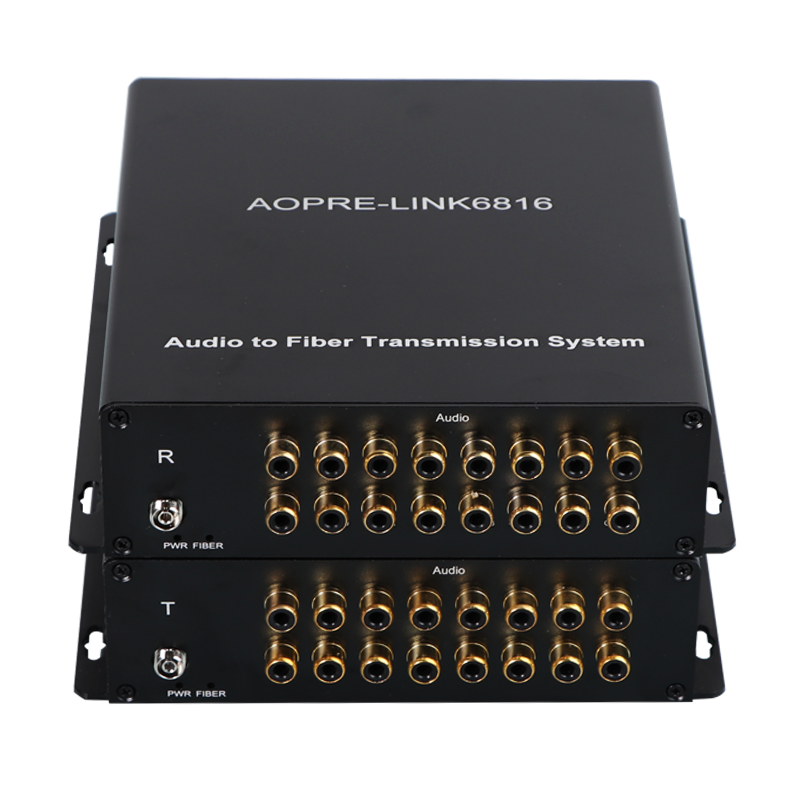

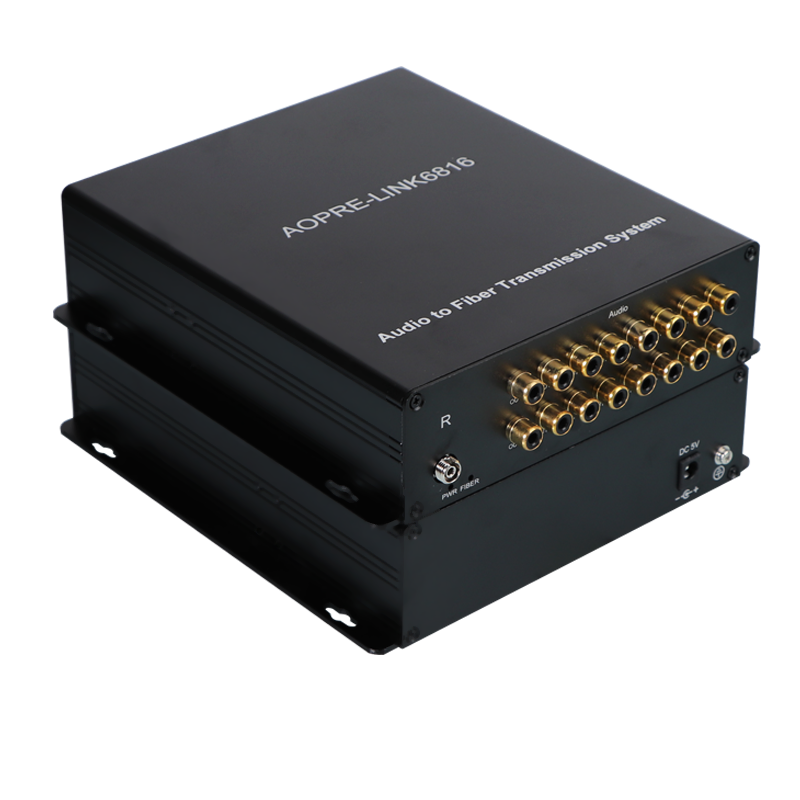

AOPRE-LINK6816 | 16路正向莲花头音频光端机 |
AOPRE-LINK6816 | 16路双向莲花头音频光端机 |
AOPRE-LINK6832 | 32路正向莲花头音频光端机 |
