产品介绍
本产品是通过光纤将VGA音视频信号高清传输至20KM的用户端，最远可达120KM，设备支持TCP/IP网络协议，可通过交换机实现一个发射机对多个接收机传输，远距离传输的同时支持红外回传，独立音频传输，可在显示器端远程控制信号源（主机-KVM，电视盒子-IR红外），在为用户降低成本的同时保证信号的稳定。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式。
产品特点
l 支持自动相位检测(APD)
l 支持自动位置校准（APC）
l 支持自动增益校准（AGC）
l 支持独立模拟3.5mm音频；
l 支持键盘鼠标功能；
l 支持反向IR红外功能；
l 支持通过以太网交换机实现点对多信号传输(最多可达255个点)；
l 支持多对多信号传输应用；
l 支持单纤/双纤（可选）
l 单多模兼容，多模传输距离1KM，单模20KM传输距离；最远可定制120KM传输；
l 内置ESD静电保护电路，安装简单，即插即用；
l 支持与本公司HDMI/DVI系列互传互通；
l 设备有区分发射机（信号源），接收机（显示端）；
适用环境
广泛应用于军演监控站，保安系统，监狱/码头/车站/矿厂场地监控，道路监控、电子警察监控系统，高速公路视频监控系统，关口检查站等项目。
技术规格
光器件指标 | |
波长 | 1310-1550nm |
发射光功率 | ＞-8db |
接收灵敏度 | ＞-26db |
光口 | FC默认 SC/ST(可选) |
视频指标 | |
视频规格 | RGB带单独同步H和V |
最高像素时钟 | 148.5MHZ |
分辨率 | 480i/p, 576i/p 720p25/30/50/60 1080i50/60 1080p24/25/30/50/60
|
建议使用VGA线长 |
|
物理接口 | HD-15 VGA母口 |
KVM(USB)指标 | |
版本 | 1.1 |
发射机物理接口 | USB母口 A型口 |
接收机物理接口 | USB母口 A型口 |
音频指标 | |
采样频率 | 32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz |
采样深度 | 24bit |
动态带宽 | 96db |
总谐波失真(THD) | -88db |
信噪比（SNR） | 96db |
音频输入/输出阻抗 | 600Ω |
信号电平 | VPP 3.3V |
物理接口 | 3.5mm立体声音频插座 |
信号类型 | 模拟立体声道 |
IR指标 | |
红外接口 | 标准3.5mm接口 |
红外频率 | 标配20-60KHz |
信号类型 | 数字信号 |
红外传输方向 | 反向传输 |
其它指标 | |
工作温度 | -20°C ~70°C |
存储温度 | -40°C ~85°C |
产品尺寸 | 104*104*28mm |
产品净重（对） | 0.35/kg |
产品重量（含外包装） | 0.6/kg |
产品外包装尺寸 | 275*220*55mm |
供电方式 | DC 5V |
功耗 |
|
安装实例
产品示意连接图

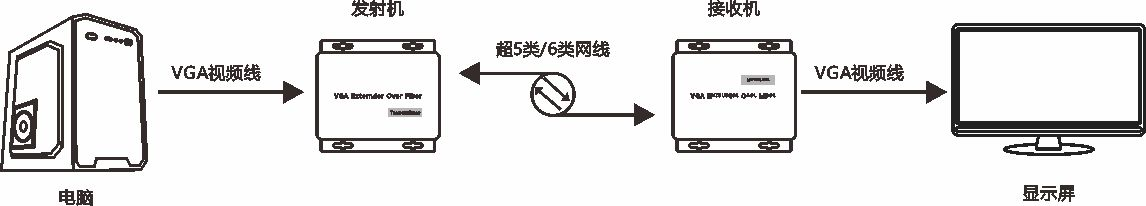

案例一：点对点

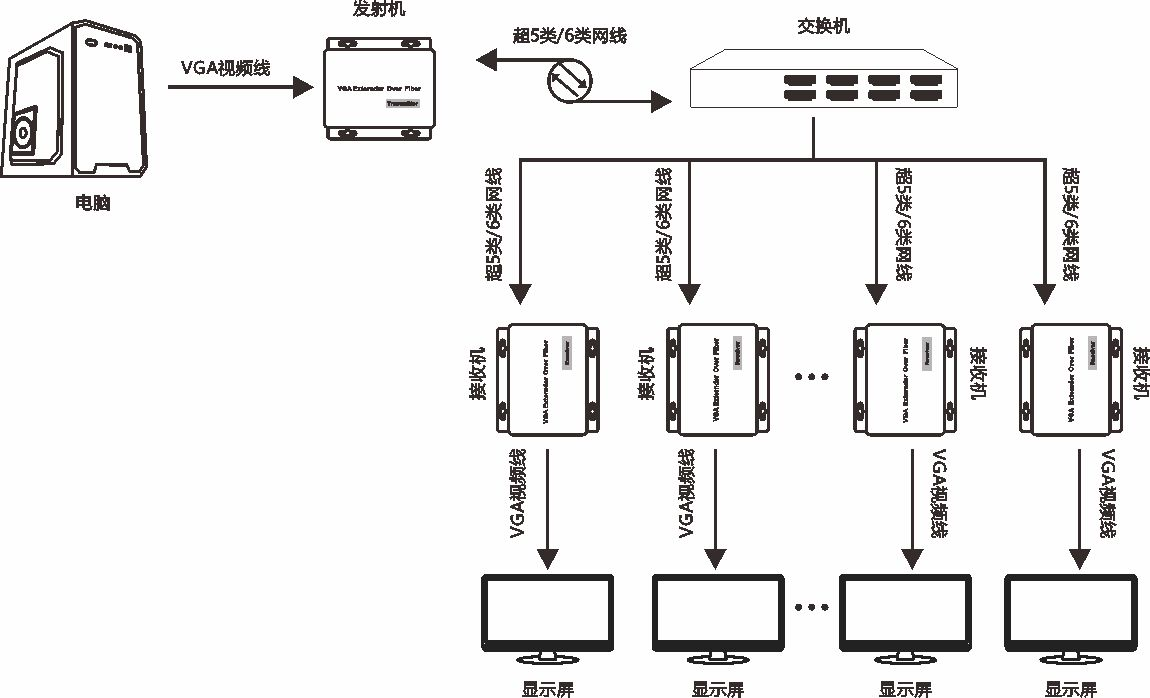

案例二：点对多
订货信息
