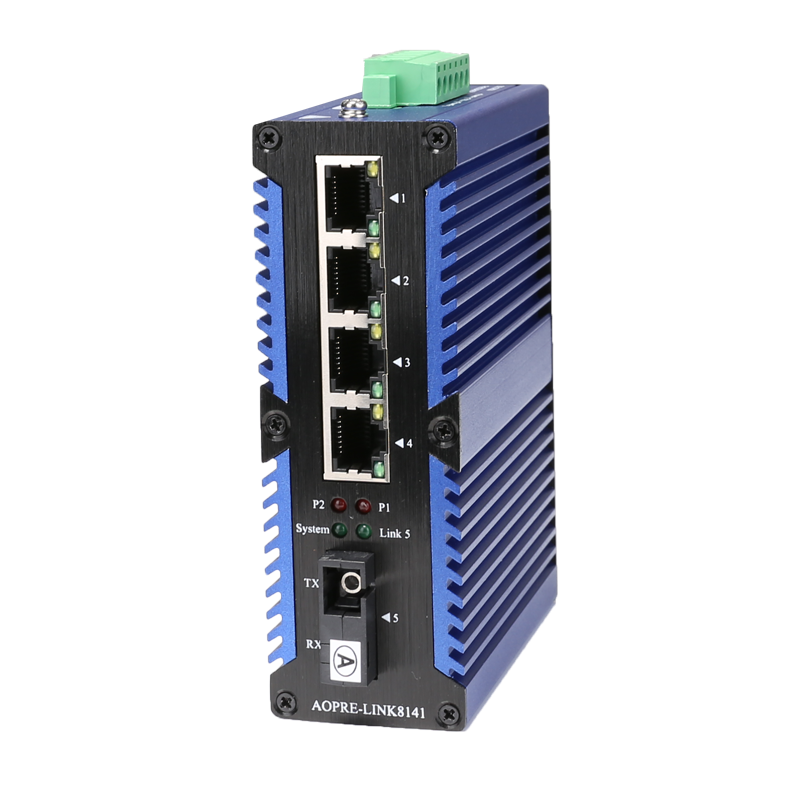

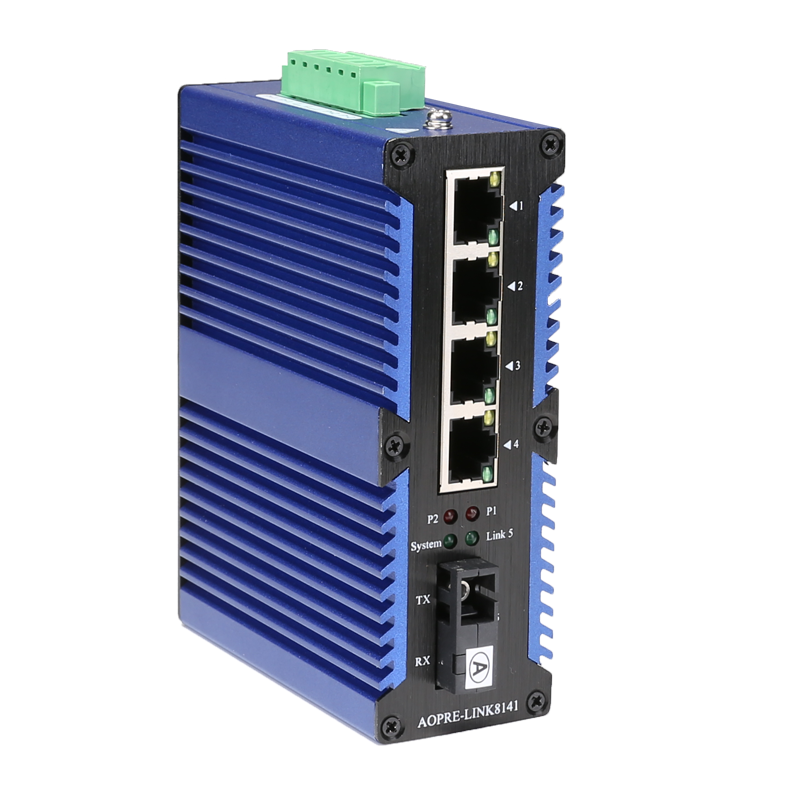

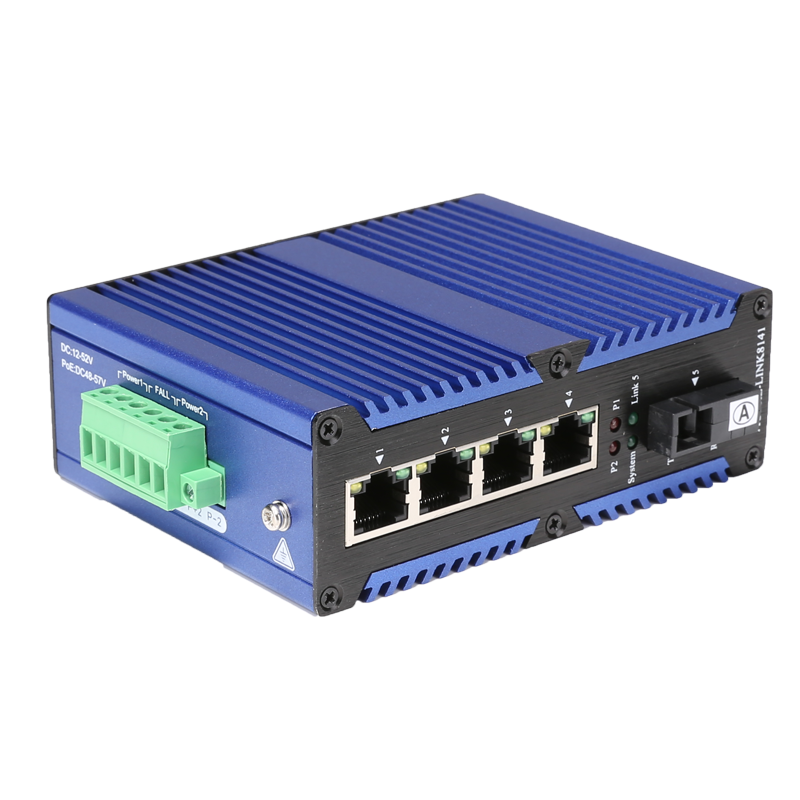

产品介绍
4路百兆电口+1路百兆FX光口工业级以太网交换机，支持4个10Base-T/100Base-TX电口和1个100Base-X光口。 LINK14F系列交换机具有-40℃～85℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯， 即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
产品特点
产品名称：
100M 1光4电工业级以太网交换机
产品型号：
AOPRE-LINK8141 |
系列
产品描述：
4路百兆电口+1路百兆光口工业级以太网交换机
端口描述：
4个RJ45端口+1个光纤接口
光纤端口：
100BaseFX端口（SC/FC/ST/SFP可选）
RJ45端口：
10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应
适用环境
百万高清监控传输
远程网络电视会议系统
远程多媒体体教学/校园监控
城市智能交通监控系统（ITS）
大型厂矿企业安防监控系统
网络多功能系统
高速公路监控系统，电子道路监控，抓拍系统
工业环境较为恶劣或对防雷要求较高的地方
工作环境：
工作温度 ： -40～85 °C（-40～185 °F）
储存温度 : -40～85 °C（-40～185 °F）
相对湿度 : 5%～95%(无凝露）
技术规格
网络协议：
IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;
IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x;
IEEE802.3af, IEEE802.3at
行业标准：
EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS :
IEC(EN)61000-4-2(ESD) : ±8kV接触放电,±15kV空气放电
IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)
IEC(EN)61000-4-4(EFT) : 网口: ±6kV CM//±4kV DM； 电源:±4kV CM//±2kV DM
IEC(EN)61000-4-5(Surge) : 网口 : ±6kV CM//±4kV DM ; 电源 : ±4kV CM//±2kV DM
IEC(EN)61000-4-6(射频传导) : 3V(10kHz～150kHz),10V(150kHz～80MHz)
IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s
IEC(EN )61000-4-8
Shock ：IEC 60068-2-27
Freefall ：IEC 60068-2-32
Vibration ：IEC 60068-2-6
交换机属性：
应用层级 ：二层 背板总带宽 ：1.52Gbps
整机包转发率 ：1.13088Mpps MAC 表 ：1K
包缓冲区 ：512K 延迟时间 ：<3μs
交换方式 ：存储-转发 整机功耗：〈3W
电源：
输入电压 ：DC12-52V（双电源冗余备份）
接入端子 ：凤凰端子
支持双电源冗余
支持内置过流4.0A保护
支持反接保护
机械特性：
外壳：IP50防护等级，金属外壳

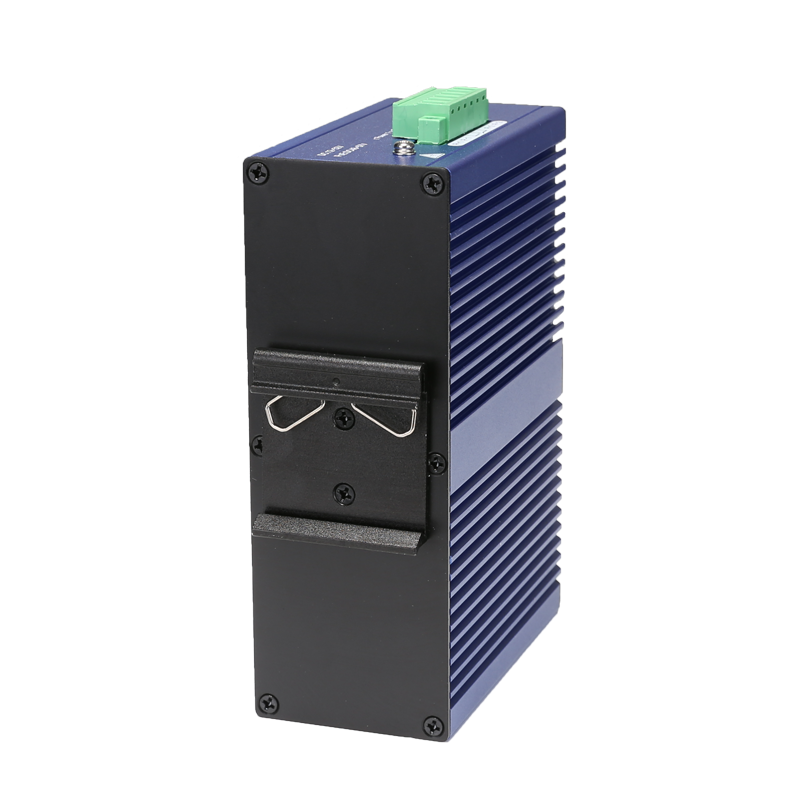

安装 ：DIN 卡轨式，壁挂式安装
散热方式：自然冷却，无风扇
重量 ：0.45Kg
尺寸 ：120 x 95 x 40.5mm （宽 x 深 x 高）
LED 指标：
电源指示灯 ： PWR
接口指示灯 ： 电口、光口（Link/ACT）
防护等级：
IP50
平均无故障时间：
300,000 小时
质保：
5年

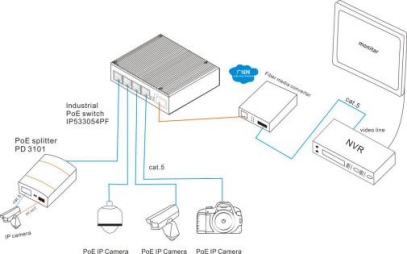

安装实例
订货信息
1百光4百电，SC/单模双纤20KM，导轨式-
1百光4百电，SC/单模单纤20KM（1310nm），导轨式-
1百光4百电，SC/单模单纤20KM（1550nm），导轨式-
1千光4千电，SC/单模双纤20KM（1310nm），导轨式-
1千光4千电，SC/单模单纤20KM（1310nm），导轨式-
1千光4千电，SC/单模单纤20KM（1550nm），导轨式-
